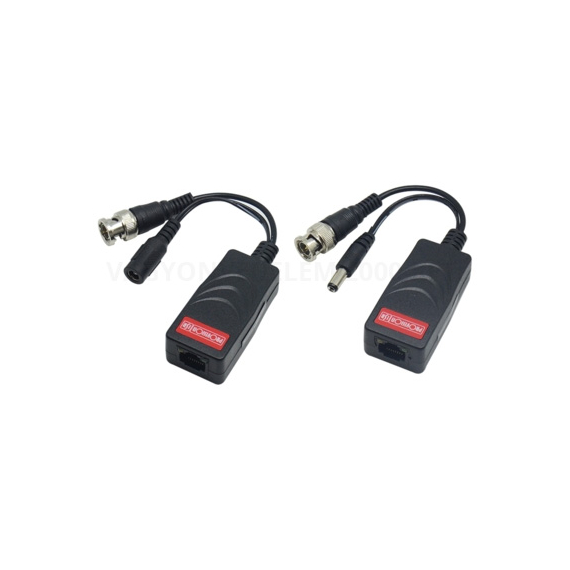

PTR-102VP-HD-8
8MP HD Egycsatornás Passzív Videó- és Tápellátás-átalakító
A PTR-102VP-HD-8 egy egycsatornás, passzív videó- és tápellátás-átalakító modul, amelyet kifejezetten nagyfelbontású (akár 8 megapixeles) analóg HD videórendszerekhez fejlesztettek ki. Az eszköz lehetővé teszi a videójel és a 12V DC tápellátás egyidejű továbbítását egyetlen sodrott érpáron keresztül, így ideális megoldás olyan telepítésekhez, ahol a kábelezési infrastruktúra korlátozott vagy költséghatékony megoldás szükséges. A termék kompatibilis AHD, HD-CVI, HD-TVI és CVBS formátumokkal, és kiválóan alkalmazható professzionális megfigyelőrendszerekben.
Főbb jellemzők
| Paraméter | Leírás |
|---|---|
| Bemenet | 1 csatorna BNC videó + 12VDC tápellátás |
| Kimenet | 1 csatorna BNC videó + 12VDC tápellátás |
| Kompatibilitás | AHD / HD-CVI / HD-TVI / CVBS |
| Maximális felbontás | 8MP (4K) |
| Rendszerformátum | PAL / NTSC |
| Csatlakozás | RJ-45 (Cat5/5e/6 UTP) |
| Átviteli távolság (videó) |
AHD: 200m HD-TVI: 150m HD-CVI: 150m CVBS: 200m |
| Átviteli távolság (tápellátás) |
200mA: 180m 300mA: 120m 400mA: 100m 500mA: 80m 600mA: 60m |
| Csillapítás | ≤ 1.5 dB |
| Túlfeszültség-védelem | 2KV (differenciális mód) |
| Működési hőmérséklet | -20°C – +70°C |
| Páratartalom | 0% – 90% relatív, kondenzációmentes |
| Tápellátás | Passzív eszköz, külső tápellátást nem igényel |
| Méretek | 73 × 29 × 20 mm (modul) + 113 mm kábel |
| Nettó tömeg | 60 g |
Alkalmazási területek
A PTR-102VP-HD-8 különösen alkalmas olyan telepítésekhez, ahol a videójel és a tápellátás egyidejű továbbítása szükséges egyetlen UTP kábelen keresztül. Ilyen környezetek lehetnek például ipari létesítmények, kereskedelmi épületek, kültéri megfigyelőrendszerek vagy bármely olyan helyszín, ahol hosszabb kábelezési távolság és nagyfelbontású képátvitel szükséges.
Telepítési megjegyzések
- Javasolt minőségi Cat5e vagy Cat6 UTP kábel használata az optimális jelátvitel érdekében.
- A kábelhossz és a csatlakoztatott eszköz áramfelvétele befolyásolja a tápellátás hatótávolságát.
- A túlfeszültség-védelem csak a differenciális módú túlfeszültségek ellen nyújt védelmet.
- Az eszköz nem igényel külön tápellátást, azonban a csatlakoztatott kamera vagy végberendezés 12V DC táplálást igényel.
Figyelmeztetések
- Ne használja az eszközt kültéren megfelelő IP-védettség nélküli burkolat nélkül.
- Kerülje a kábelek éles hajlítását, a csatlakozások mechanikai terhelését.
- Ne lépje túl a megadott áramterhelési és távolsági határértékeket.
