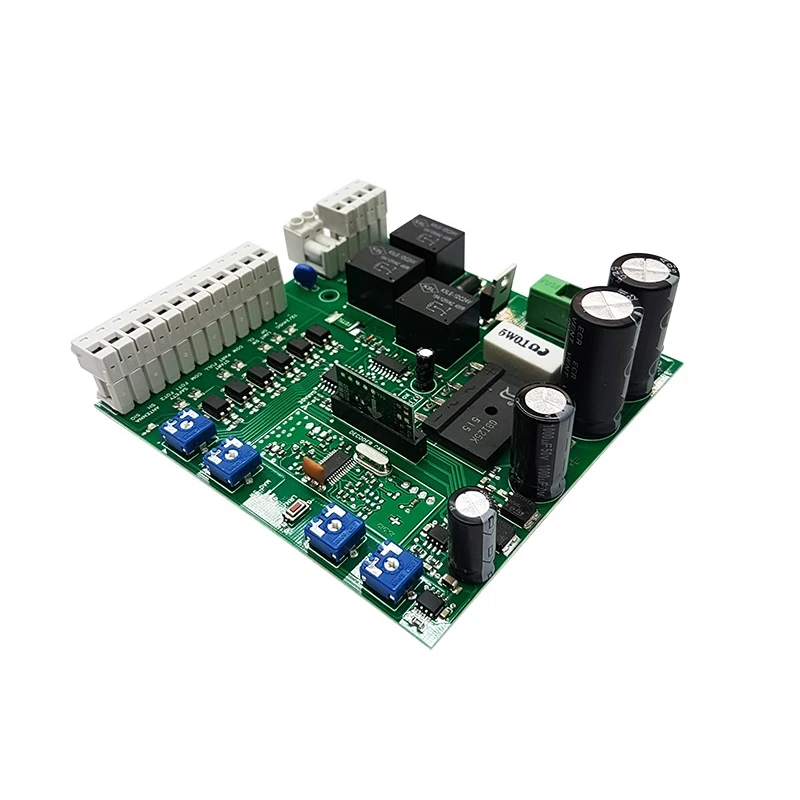

GARDENGATE Gardengate ROLL_12-24 – Egymotoros Kapuvezérlő Elektronika (12V/24V) - Doboz nélkül

Gardengate ROLL 12-24 – Egymotoros Kapuvezérlő Elektronika (12V/24V) - Doboz nélkül

A Gardengate ROLL 12-24 (V2021.1 verzió) egy rendkívül sokoldalú, professzionális egymotoros vezérlő elektronika, amely egyaránt alkalmas tolókapuk, egypályás nyílókapuk, valamint garázskapuk automatizálására. A moduláris, lehúzható sorkapcsokkal szerelt áramkör kompakt méretben (105 * 115* 35mm) kínál intelligens, biztonságos és finomhangolható vezérlést az egyenáramú (12VDC vagy 24VDC) kapumotorok számára. A beépített, 433,92 MHz-es ugrókódos (HCS KEELOQ) rádióvevőnek köszönhetően a rendszer közvetlenül képes fogadni a távirányítók jeleit, a cserélhető dekóderkártya pedig akár 60 db távadó kódját is képes tárolni.

Főbb jellemzők:

• Univerzális motor- és táptámogatás: A vezérlés 12VDC és 24VDC működésű motorokat képes kezelni (max. 130W teljesítményig). Rugalmasan megtáplálható 10-12VAC vagy 18-22VAC kisfeszültségű váltóáramú bemenetről is.
• Intelligens üzemmód-választás: Automatikusan detektálja a csatlakoztatott eszközöket. Ha a végálláskapcsoló (LIMIT SW) bemenetek nincsenek bekötve, a panel indításkor automatikusan nyílókapu üzemmódra vált. Garázskapu üzemmódhoz egy külön DIP-kapcsoló áll rendelkezésre, amely folyamatos világításra állítja át a villogó kimenetet.
• Beépített akadályérzékelés (BLOCK): A motor működési ereje és az áramfigyeléses akadályérzékelés trimmerrel szabályozható (0-100% között). Ha a kapu ellenállásba ütközik, a rendszer azonnal megállítja és ellentétes irányba indítja el a motort a balesetek elkerülése érdekében.
• Lassítási funkció (SLOW): Beállítható a kapu véghelyzetek előtti lassítási frekvenciája (sebessége), ami kíméli a kapu mechanikáját és csendes záródást biztosít.
• Kiskapu (részleges) funkció (PART): Külön bemenettel és távirányító-gombbal rendelkezik a kiskapu funkcióhoz, ami tolókapunál a beállított üzemidő kb. 1/3-ára, nyílókapunál pedig kb. a felére nyitja meg a szárnyat a gyalogos forgalom számára.
• Dupla fotocella és biztonsági bemenet: Két különálló biztonsági fotocella-bemenetet kezel (FOT1 és FOT2). A külső és belső oldali fotocellák eltérő logikával (visszanyitás, megállítás, automata zárási idő újraindítása) védik a kapu környezetében tartózkodó gépjárműveket és gyalogosokat.
• Automata zárás (PAUSE): Szabályozható időzítésű (10-128 másodperc) automata becsukás funkció, amely igény szerint a távvezérlővel átmenetileg ki is iktatható, ha a kaput tartósan nyitva szeretnénk hagyni.

Műszaki adatok:

• Gyártó: Gardengate Kaputechnikai Kft.
• Típus / Modell: ROLL_12-24 / ROLL 12/24 V2021.1
• Tápfeszültség bemenet: 10-12VAC 50Hz VAGY 18-22VAC 50Hz
• Motor kimenet: 12VDC / 24VDC (maximum 130W)
• Kiegészítő tápkimenet (fotocella, külső vevő): 12VDC / 24VDC (max. 200mA)
• Villogó lámpa kimenet: 12VDC / 24VDC (maximum 25W)
• Rádióvevő frekvencia: 433,92 MHz (HCS KEELOQ ugrókód)
• Memória kapacitása: Max. 60 db távirányító adó
• Működési hőmérséklet-tartomány: -20°C-tól +55°C-ig
• Védettség / Méret: IP00 (tokozat nélkül, elektromos dobozba építendő) / $105 \times 115 \times 35\text{ mm}$

Összegzés:

A Gardengate ROLL 12-24 egy univerzális elektronikus vezérlőkártya, amely egyetlen darab 12V-os vagy 24V-os egyenáramú (DC) motorral szerelt kapuautomatizálási rendszer teljes körű működtetésére és biztonsági felügyeletére szolgál. Arra jó, hogy az egymotoros kapurendszereket okos, biztonságos és automatizált működéssel lássa el: fogadja a távirányítók jeleit, szabályozza a kapu nyitási idejét és erejét, kezelje a biztonsági fotocellákat, a végálláskapcsolókat, valamint vész esetén (akadályba ütközéskor) megvédje a kapu útjába kerülő személyeket vagy autókat.

Alkalmazási területek:

• Lakossági tolókapuk és úszókapuk: A leggyakoribb alkalmazási területe, ahol a kerítés mentén elmozduló egymotoros kapu nyitását, zárását, végállás-leállítását és kiskapu-funkcióját (részleges nyitás gyalogosoknak) vezérli.
• Egy szárnnyal rendelkező nyílókapuk: Olyan kocsibeállóknál vagy udvari bejáratoknál, ahol a helyhiány vagy a kialakítás miatt csak egyetlen nyíló kapuszárnyat mozgat egy darab elektromos munkahenger.
• Szekcionált vagy billenő garázskapuk: Beépített garázskapunyitó motorok vezérlésének cseréjére vagy utólagos automatizálására. Garázs üzemmódban a kártya a villogó lámpa kimenetet folyamatos udvari/garázs világítássá alakítja át a kényelmesebb beparkolás érdekében.
• Régi vagy elromlott vezérlések kiváltása (Szervizelés): Kiválóan alkalmas más gyártók elromlott, 12V-os vagy 24V-os egymotoros vezérléseinek gazdaságos és megbízható helyettesítésére, modernizálására, mivel szoftveresen és trimmerekkel szinte bármilyen meglévő DC motoros mechanikához hozzáhangolható.
