GENATA GNT-69P31 – Ultra-kompakt Beépíthető PoE++ Extender és Switch Modul (60W)

A GENATA GNT-69P31 egy rendkívül kisméretű, burkolat nélküli (nyitott áramköri lapos), költséghatékony PoE switch és hatótávnövelő (Extender) modul. Ezt a speciális egységet kifejezetten egyedi beépítésekhez, elektromos szekrényekbe vagy meglévő vízálló kötődobozokba való integrálásra tervezték. Legnagyobb előnye, hogy külső áramforrás (230V vagy tápegység) nélkül, közvetlenül az érkező hálózati kábelen kapott energiából (PoE++ bemenet) működik, és azt továbbosztva további két hálózati eszközt lát el árammal és adattal.

Főbb jellemzők:

• Ház nélküli, kompakt beépíthető kivitel: Az eszköz burkolat nélküli kialakítású, elképesztően miniatűr méretű (mindössze 102 × 35 × 21 mm), így a legszűkebb helyeken, oszlopok belső üregében vagy már meglévő kültéri kötődobozokban is észrevétlenül elhelyezhető.
• Külső áramforrás nélküli működés: Működéséhez nincs szükség konnektorra. Az 1-es port egy bt 60W-os PoE++ bemenet, amely a fővonalról (pl. egy központi bt PoE switchről vagy injektorról) kapja meg a működéshez szükséges energiát és az adatot.
• Intelligens PoE++ és PoE továbbosztás: Az áramkör a kapott 60W-os energiát két kimeneti port között osztja meg:
• Kék színű port (PoE++ kimenet): Támogatja a bt 60W High Power szabványt a nagyobb teljesítményű eszközökhöz.
• Sárga színű port (PoE kimenet): Támogatja az af/at 30W szabványt a normál fogyasztású hálózati eszközökhöz.
• AI Watchdog funkció: A switch folyamatosan monitorozza a kimeneti portokra csatlakoztatott eszközök adatforgalmát. Ha egy IP-kamera vagy hálózati egység lefagy, a modul automatikusan megszakítja, majd visszakapcsolja az áramot az adott porton, így az eszköz magától újraindul és helyreáll.

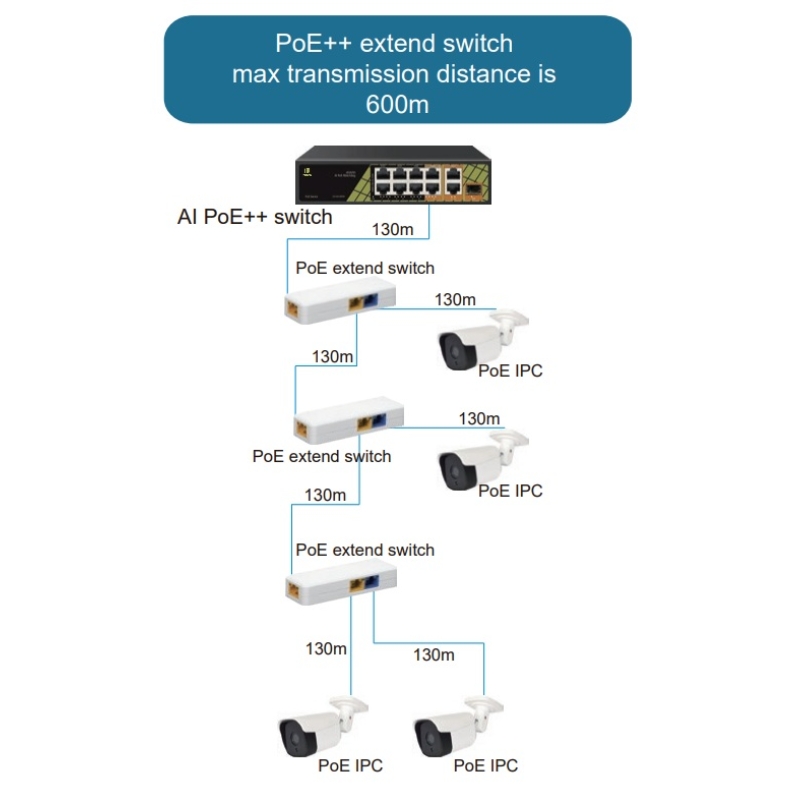

• Hatótávolság növelése (Cascade funkció): Az eszköz alapértelmezett átviteli távolsága 130 méter. Azonban 2–4 alkalommal sorba köthető (kaszkádolható), így a hálózati jel és a PoE tápellátás akár több száz méteres távolságra is eljuttatható anélkül, hogy közbenső áramvonalakat kellene kiépíteni.
• Ipari szintű áramköri védelem: Annak ellenére, hogy ház nélküli modulról van szó, az áramköre fel van szerelve 6KV-os villámvédelemmel és 8KV-os ESD (elektrosztatikus kisülés) elleni védelemmel. Megfelelő külső dobozba helyezve -30°C és +60°C között stabilan üzemel.

Műszaki adatok:

• Gyártó: GENATA | Típus: GNT-69P31 (Classification: PoE++ Extend Switch Modul)
• Portok száma: 3 db 10/100Mbps RJ45 port (1 db PoE++ In / 1 db PoE++ Out / 1 db PoE Out)
• Kábelezési kompatibilitás: Támogatja a 4-eres (12+/36-) és a 8-eres (1245+/3678-) tápellátási módokat is.
• Sávszélesség: 0.6 Gbps | MAC-címtábla: 2K
• Támogatott szabványok: IEEE 802.3af / IEEE 802.3at / IEEE 802.3bt
• Összteljesítmény: 60W

Összegzés:

A GENATA GNT-69P31 egy beépíthető hálózati „energiatovábbító és felező” modul, amelyhez nem kell külön áramot vinni. Arra jó, hogy ha egy már meglévő (akár zárt beltéri, akár vízhatlan kültéri) szerelődobozban, kameratartó konzolban vagy oszlopban szeretnénk egyetlen bejövő UTP kábelből két különálló, működő hálózati végpontot létrehozni, akkor ezt ezzel a miniatűr panellel helytakarékosan és költséghatékonyan megtehetjük, miközben a jel hatótávolságát is jelentősen kitoljuk.

Alkalmazási területek:

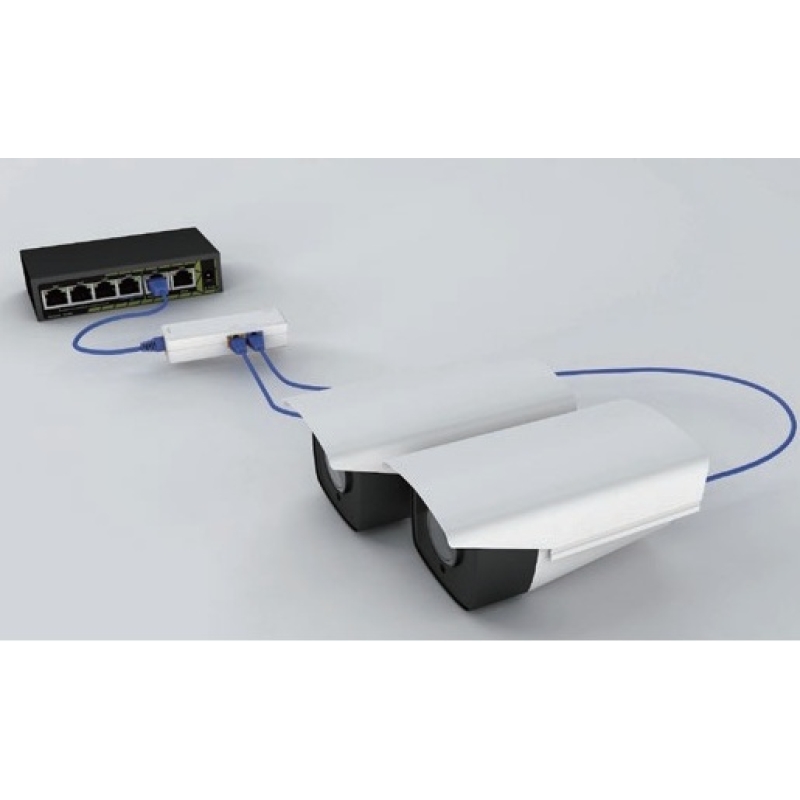

• Kamerarendszerek utólagos bővítése (Meglévő dobozba építve): Ha egy távoli ponton (pl. egy csarnok falán vagy egy oszlopon lévő szerelődobozban) korábban csak egyetlen hálózati kábel és egy kamera volt, de utólag szükség van még egy kamerára, ez a modul tökéletesen befér a meglévő dobozba a régi kamera mellé. Így az eredeti kábelen azonnal két kamerát lehet működtetni anélkül, hogy újabb vezetékeket kellene behúzni vagy újabb külső dobozt kellene felszerelni.
• Nagy fogyasztású PTZ (forgatható) és fix kamerák közös táplálása: A kék színű port (60W) képes kiszolgálni a nagy fogyasztású, motoros, fűtéssel ellátott rendszámolvasó vagy PTZ kamerákat, míg a sárga port (30W) egyidejűleg működtet egy normál fix csőkamerát.
• Egyedi oszlopok és kültéri műszerszekrények belső integrációja: Ideális választás sorompókhoz, beléptető kapukhoz, vagy parkolóautomaták belső szerelőpaneljére, ahol a modul zárt, védett környezetben kap helyet, és egyidejűleg biztosít hálózatot és áramot például egy beléptető egységnek és egy biztonsági kamerának.

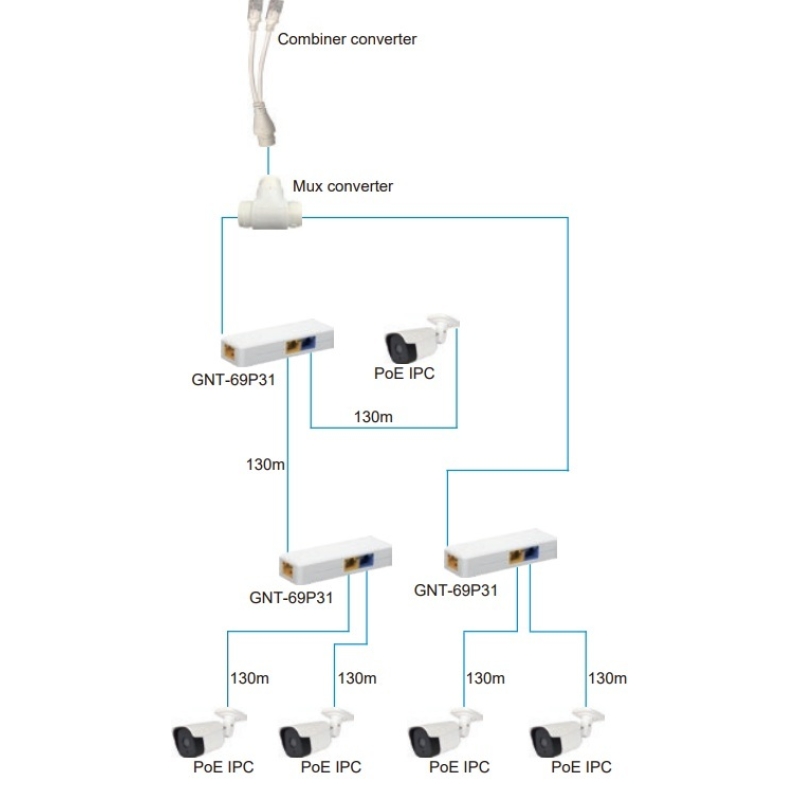

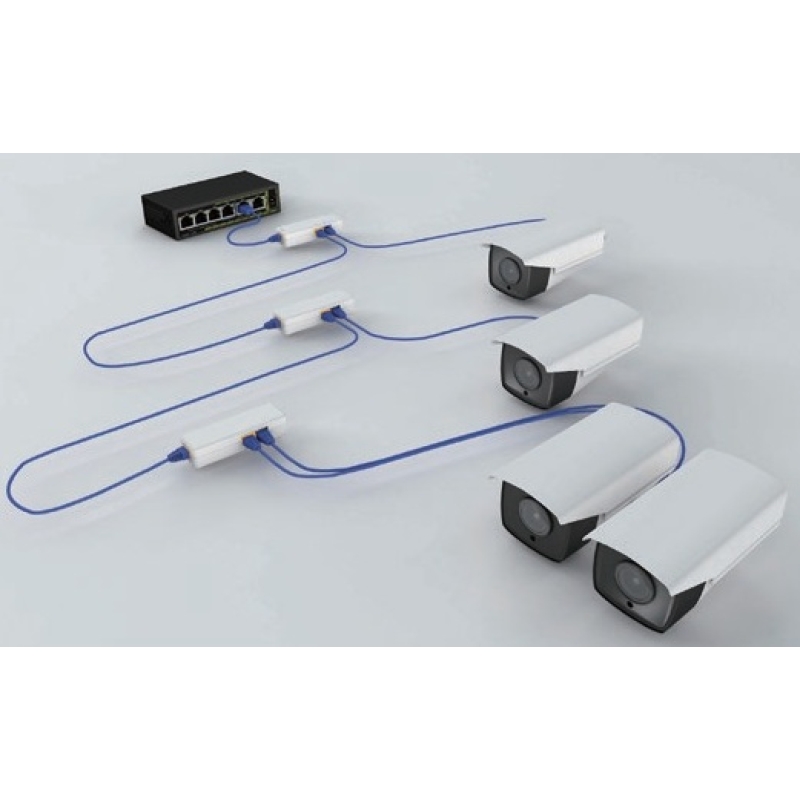

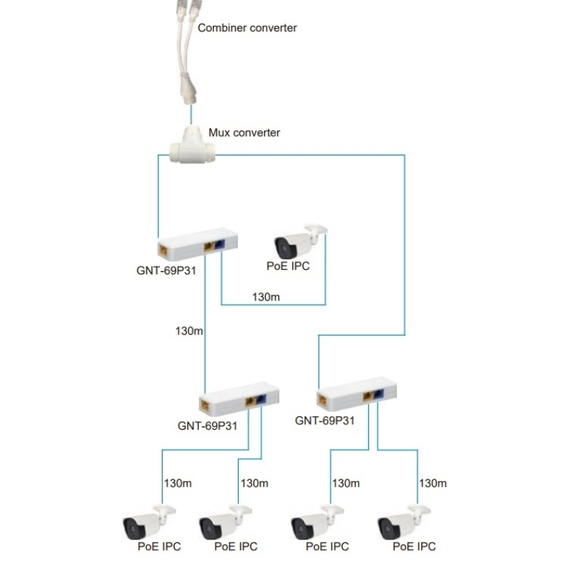

• Nagy kiterjedésű hálózatok láncolása (Sorba köthetőség): Mivel az egység 2–4 alkalommal sorba köthető (kaszkádolható), alkalmas hosszú folyosók, raktársorok vagy kerítésvonalak mentén elhelyezett eszközök láncolatba fűzésére, ahol a pontok között nagy távolságok vannak, és a modulok a helyi elosztódobozokba rejtve kapnak helyet.
