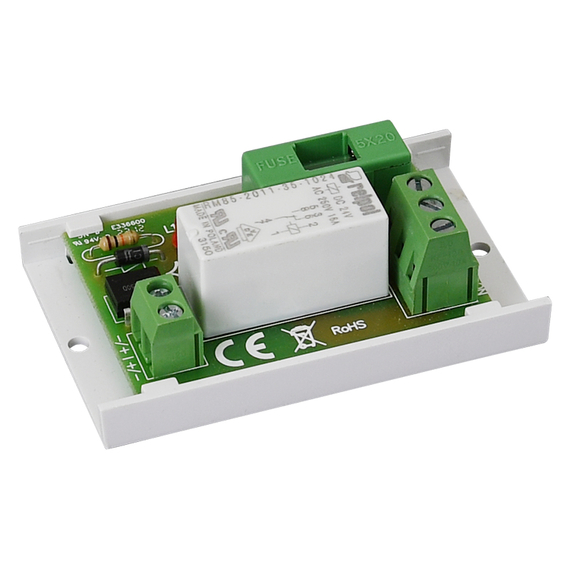

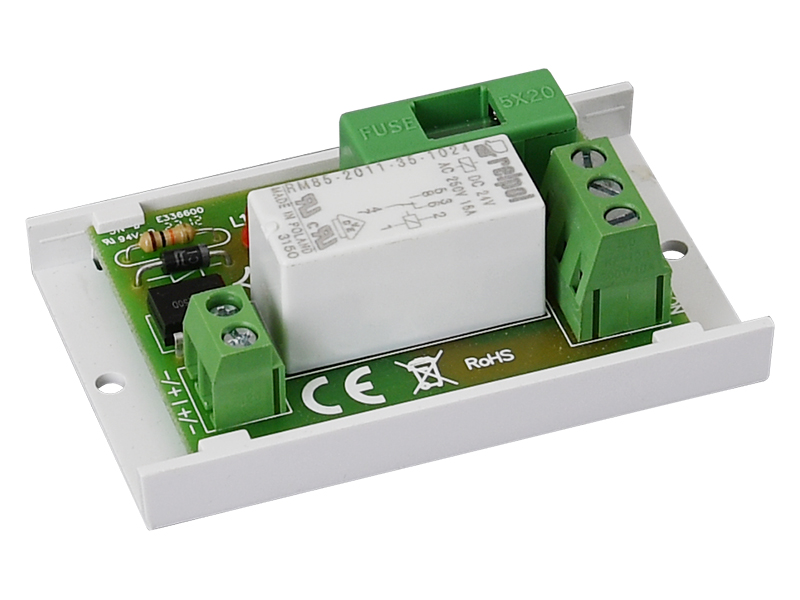

PULSAR Relé modul PU1/HV/24V 1 csatornás 24 V DC/AC 16 A DIN sín IP20

A PULSAR Relé modul PU1/HV/24V egy ipari felhasználásra tervezett, 1 csatornás nagyáramú relé egység, amely 24 V DC vagy AC vezérlőfeszültséggel működtethető. Kifejezetten alkalmas automatizálási rendszerek, beléptető és biztonságtechnikai alkalmazások, valamint vezérlőszekrények integrált kapcsolóegységeként. DIN sínre szerelhető kivitelének köszönhetően gyorsan és biztonságosan telepíthető elosztószekrényekbe, ipari vezérlőpultokba vagy egyedi vezérlődobozokba.

Főbb jellemzők

A modul galvanikusan leválasztott kimenettel rendelkezik, amely lehetővé teszi különböző feszültségszintek biztonságos kapcsolását. A nagy teherbírású, 16 A névleges áramú relé érintkezői biztosítják a hosszú élettartamot és a megbízható működést. Kompakt mérete és szabványos DIN sín rögzítése egyszerű integrációt tesz lehetővé szűk helyeken is. A termék IP20 védettségi szintje megfelel a beltéri ipari alkalmazások követelményeinek.

• 1 csatornás relé modul
• Vezérlőfeszültség: 24 V DC/AC
• Névleges kapcsolási áram: 16 A
• DIN sínre szerelhető (35 mm EN 60715)
• Galvanikus leválasztás
• IP20 védettség
• Kompakt kialakítás
• LED állapotjelzés
• Mechanikus kézi működtető kar
• Hosszú élettartamú relé érintkezők
• Széles működési hőmérséklet-tartomány
• Egyszerű huzalozás csavaros sorkapcsokkal

Technikai specifikációk

Az alábbiakban a PULSAR PU1/HV/24V relé modul részletes műszaki paraméterei találhatók, amelyek meghatározzák a termék alkalmazhatóságát ipari és épületautomatizálási környezetben.

• Vezérlőfeszültség: 24 V DC vagy 24 V AC
• Névleges kapcsolási áram: 16 A (AC1)
• Kapcsolható feszültség: max. 250 V AC vagy 30 V DC
• Relé érintkező típusa: 1 záró (NO)
• Érintkező anyaga: AgSnO2
• Érintkező élettartam: mechanikus > 1 000 000 ciklus
• Tekercs teljesítményfelvétel: 0,9 W (DC) vagy 1,2 VA (AC)
• IP védettség: IP20
• Üzemi hőmérséklet-tartomány: -25 °C – +55 °C
• Rögzítés: 35 mm-es DIN sín (EN 60715)
• Csatlakozók: csavaros sorkapcsok, vezeték keresztmetszet max. 2,5 mm2
• Ház anyaga: önkioltó műanyag (ABS/PC)
• Külső méret: 17,5 mm × 90 mm × 65 mm (szélesség × magasság × mélység)
• Súly: 70 g
• Állapotjelző: zöld LED
• Tanúsítványok: CE megfelelőség
• Szín: világosszürke (RAL 7035)

A PULSAR PU1/HV/24V relé modul megbízható és robusztus megoldást kínál ipari vezérlési, kapcsolási és automatizálási feladatokra, ahol elsődleges szempont a hosszú élettartam, a biztonságos működés és a gyors telepíthetőség.
