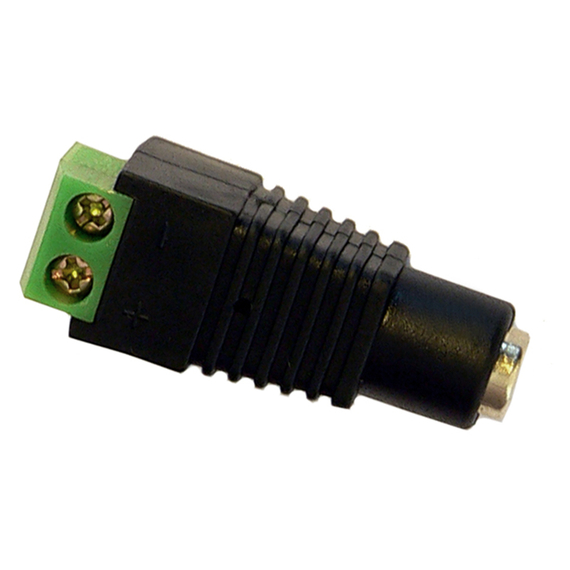

PROVISION-ISR Táp Csatlakozó – DC Jack Aljzat, Becsavarozható (5.5 / 2.1 mm)
A PROVISION-ISR becsavarozható DC jack aljzat egy ipari kivitelű, forrasztásmentes csatlakozómegoldás 5.5 mm külső és 2.1 mm belső átmérőjű DC dugókhoz. A termék célja a gyors és megbízható tápellátási kapcsolatok kialakítása különféle alacsony feszültségű (12–24 V DC) rendszerekben. A csatlakozó kialakítása lehetővé teszi a vezetékek csavaros rögzítését, ezáltal biztosítva a rezgésálló, stabil érintkezést. A polaritásjelölés és a színkódolás segíti a helyes bekötést, csökkentve a hibás csatlakoztatás kockázatát.
Alkalmazási területek
- Biztonságtechnikai rendszerek (pl. CCTV kamerák, rögzítők)
- LED világítási rendszerek és vezérlőegységek
- Hálózati eszközök (routerek, switch-ek, access pointok)
- Elektronikai prototípus-fejlesztés és laboratóriumi környezetek
- Mobil tápellátási megoldások (pl. akkumulátoros rendszerek)
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Csatlakozó típusa | DC jack aljzat (női) |
| Külső átmérő | 5.5 mm |
| Belső átmérő | 2.1 mm |
| Bekötési mód | Becsavarozható sorkapocs (forrasztásmentes) |
| Érintkező anyaga | Nikkelezett rézötvözet |
| Ház anyaga | Hőálló ABS műanyag |
| Maximális feszültség | 24 V DC |
| Maximális áramerősség | 5 A |
| Üzemi hőmérséklet-tartomány | -20 °C – +60 °C |
| Rögzítés | Csavaros vezetékbekötés, polaritásjelöléssel |
| Kompatibilitás | Szabványos 5.5 / 2.1 mm DC dugók |
Főbb jellemzők
- Forrasztásmentes, gyors szerelhetőség terepi környezetben
- Stabil elektromos kapcsolat rezgésnek kitett alkalmazásokhoz
- Színkódolt polaritásjelölés a hibamentes bekötéshez
- Kompatibilis a legtöbb 12–24 V DC tápellátási rendszerrel
- Mechanikailag robusztus kialakítás, hosszú élettartam
Telepítési és használati megjegyzések
A csatlakozó használata során ügyelni kell a helyes polaritás bekötésére. A pozitív és negatív vezetékek a csatlakozó házán jól látható jelöléssel vannak ellátva. A vezetékek rögzítése csavaros szorítással történik, amelyhez laposfejű csavarhúzó használata javasolt. A vezetékek megfelelő szigetelése és a csatlakozó mechanikai rögzítése ajánlott a hosszú távú üzembiztonság érdekében.
Ajánlás
A PROVISION-ISR DC jack aljzat ideális választás olyan szakemberek számára, akik megbízható, gyorsan telepíthető és karbantartható csatlakozási megoldást keresnek alacsony feszültségű egyenáramú rendszerekhez. A termék különösen ajánlott telepítők, villamosipari technikusok, biztonságtechnikai szakemberek és elektronikai fejlesztők részére.
