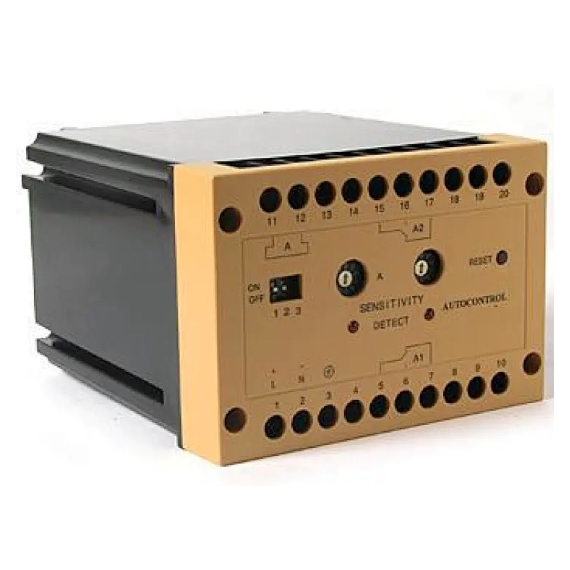

TIGERMAT ILD-600 Induktív két csatornás, hurokérzékelő, sorompó vezérlő, forgalomirányító, beléptető rendszerekhez

1. Áttekintés

A TIGERMAT ILD-600 egy kétcsatornás induktív hurokérzékelő, amelyet kifejezetten járműérzékelési feladatokra terveztek. Alkalmazási területei közé tartoznak a beléptető rendszerek, parkolóautomatizálás, sorompóvezérlés, forgalomszámlálás, valamint biztonsági és hozzáférés-ellenőrzési rendszerek. A készülék képes két független hurok egyidejű érzékelésére, és a detektált jármű jelenlétéről relékimeneten keresztül ad visszajelzést. A beépített mikroprocesszoros vezérlés lehetővé teszi a gyors reakcióidőt és a megbízható működést különböző környezeti feltételek mellett is.

2. Működési elv

Az ILD-600 működése az induktív hurokban bekövetkező impedanciaváltozáson alapul, amelyet a járművek fém alkatrészei idéznek elő az érzékelő hurok feletti áthaladás során. A rendszer folyamatosan figyeli a hurok rezonanciafrekvenciáját, és a változások alapján detektálja a jármű jelenlétét. A detektálási információt a készülék relékimeneteken keresztül továbbítja a vezérlőrendszer felé. A hurokérzékelő automatikusan kalibrálja magát a bekapcsolást követően, biztosítva a stabil működést.

3. Műszaki specifikációk

• Paraméter: Érték
• Típus: ILD-600 (kétcsatornás)
• Üzemi feszültség: AC 220V ±10%
• Teljesítményfelvétel: 5 W
• Relékimenet: DC 24V / 3A
• Frekvenciatartomány: 20 kHz – 170 kHz
• Reakcióidő: 20 ms
• Érzékenység: 10 fokozatban állítható
• Hurok induktivitás (ideális): 100 µH – 300 µH
• Hurok induktivitás (maximális): 50 µH – 1000 µH
• Hurok csatlakozás: Max. 100 m, legalább 20-szor sodrott/méter, teljes ellenállás <,10 Ohm
• Automatikus kalibrálási idő: 2 – 5 s
• Üzemi hőmérséklet: -30 °C – +75 °C
• Tárolási hőmérséklet: -40 °C – +85 °C
• Relatív páratartalom: 95% (kondenzációmentes)
• Burkolat anyaga: PC + ABS műszaki műanyag
• Telepítés: DIN sínre szerelhető
• Méretek (H × Sz × M): 110 × 60 × 100 mm
• Nettó tömeg: 400 g

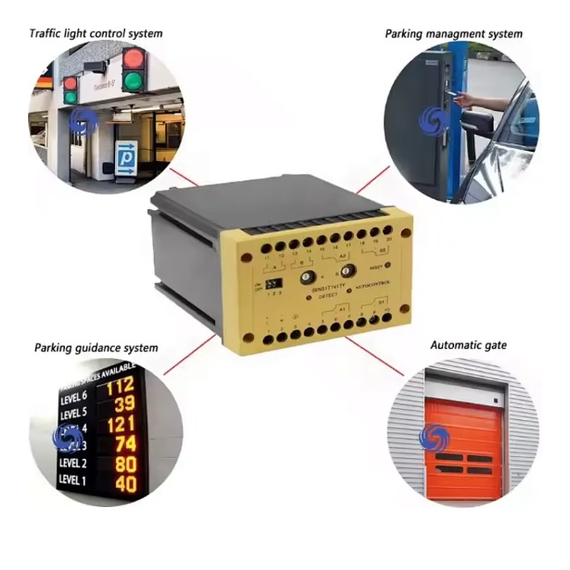

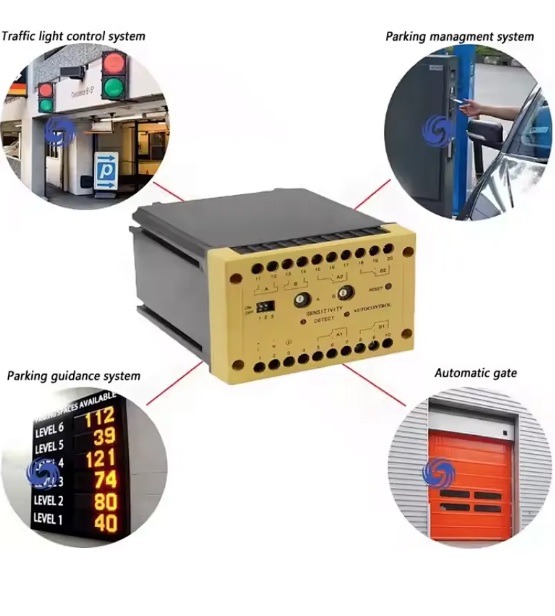

4. Alkalmazási területek

• Beléptető rendszerek járműérzékelése
• Sorompók automatikus vezérlése
• Forgalomirányító rendszerek
• Parkolási rendszerek járműszámlálása
• Biztonsági és hozzáférés-ellenőrző rendszerek

5. Telepítési megjegyzések

A hurokérzékelő telepítése során ügyelni kell a megfelelő hurokgeometria kialakítására, valamint a kábelezés elektromágneses zavartűrésére. A hurokvezetéket legalább 20-szor kell sodorni méterenként, és a teljes hurokellenállás nem haladhatja meg a 10 ohmot. A készülék DIN sínre szerelhető, és a bekötés előtt minden esetben áramtalanítani kell a rendszert.
