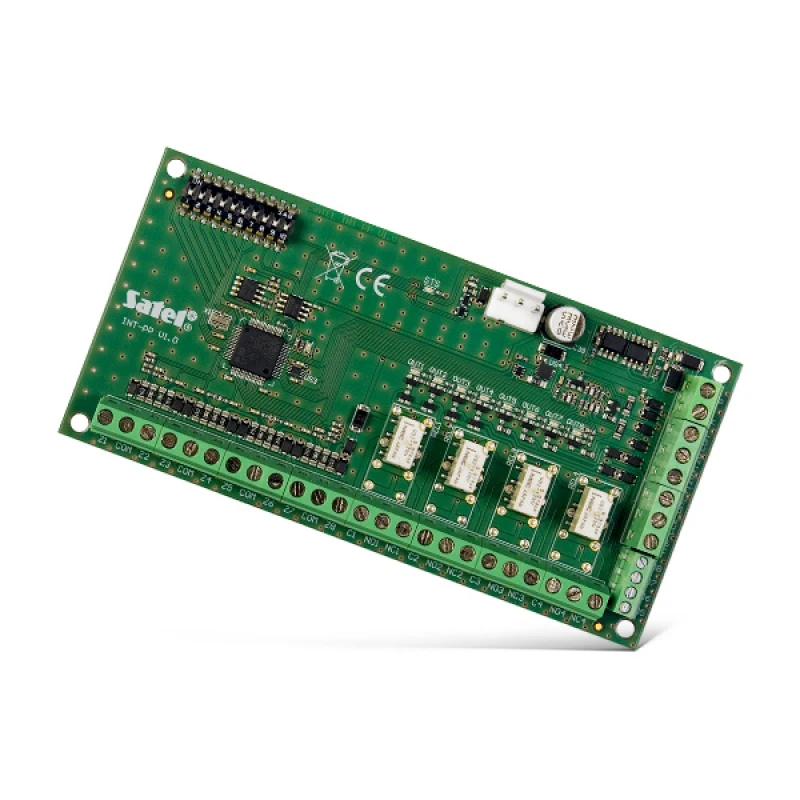

SATEL Zóna- és kimenetbővítő modul INTEGRA, INTEGRA Plus és CA-64 vezérlőpanelekhez
A SATEL zóna- és kimenetbővítő modul professzionális megoldást kínál a biztonságtechnikai rendszerek bővítésére. Kompatibilis az INTEGRA, INTEGRA Plus és CA-64 központi vezérlőegységekkel, lehetővé téve a rendszer funkcionalitásának rugalmas növelését. A modul támogatja a különböző típusú érzékelők csatlakoztatását, beleértve a NO (normálisan nyitott), NC (normálisan zárt), redőny- és rezgésérzékelőket is. A bemenetek konfigurálhatók egyszeres, dupla vagy háromszoros EOL (End of Line) ellenállásos lezárással, utóbbi csak INTEGRA Plus rendszerekkel használható.
A modul 4 darab OC típusú (nyitott kollektoros) kimenettel és 4 darab relés kimenettel rendelkezik, így különféle vezérlési feladatok ellátására is alkalmas. A szabotázsvédelemről egy NC típusú bemenet gondoskodik. A programozható vonalvégi ellenállásértékek lehetővé teszik az érzékelők és a rendszer közötti pontos illesztést. A modul tápellátása 12 V DC, működtetése dedikált APS-412 tápegységgel javasolt. A +12V kimenet 2,5 A terhelhetőséggel rendelkezik, ami megfelelő áramellátást biztosít a csatlakoztatott perifériák számára.
A készülék ideális választás a CA64PP modul kiváltására, továbbá ipari és professzionális felhasználásra is alkalmas, ahol megbízható és skálázható bővítési lehetőségre van szükség. A modul működési hőmérséklet-tartománya -10°C és +55°C között van, így széles körű telepítési környezetben alkalmazható.
Műszaki specifikáció
| Paraméter | Érték |
|---|---|
| Kompatibilitás | INTEGRA, INTEGRA Plus, CA-64 vezérlőpanelek |
| Zónabemenetek száma | 8 |
| Támogatott érzékelőtípusok | NO, NC, redőny-, rezgésérzékelők |
| Vonalvégi ellenállás konfiguráció | Egyszeres EOL, dupla EOL, háromszoros EOL (csak INTEGRA Plus esetén) |
| Programozható lezáróellenállás | Igen |
| OC kimenetek | 4 db, max. 50 mA |
| Relé kimenetek | 4 db, 2 A / 24 V DC |
| Szabotázsbemenet | NC típusú |
| Tápfeszültség | 12 V DC |
| Készenléti áramfelvétel | 35 mA |
| Maximális áramfelvétel | 150 mA |
| Ajánlott tápegység | APS-412 |
| +12V kimenet terhelhetőség | 2,5 A / 12 V DC |
| Működési hőmérséklet | -10°C – +55°C |
| Méretek | 140 × 102 mm |
| Származási hely | Lengyelország |
| Garancia | 3 év |
