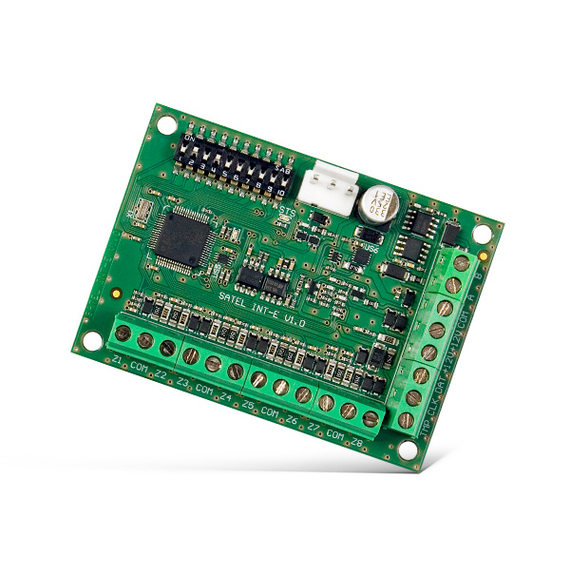

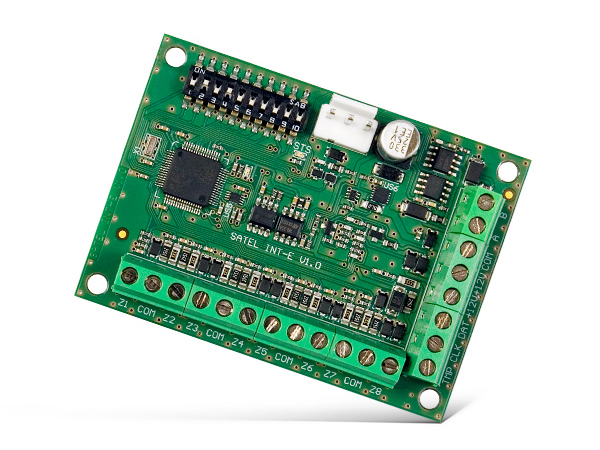

SATEL Zóna Bővítő Modul – 8 Bemenetes
A SATEL zóna bővítő modul egy nagy megbízhatóságú, integrálható egység, amelyet a SATEL INTEGRA, INTEGRA Plus, VERSA, PERFECTA és CA-64 központi vezérlőpanelek zónakapacitásának bővítésére terveztek. A modul lehetővé teszi különböző típusú érzékelők csatlakoztatását, valamint támogatja a fejlett vonalvégi ellenállás-konfigurációkat, így rugalmasan illeszthető a különböző telepítési környezetekhez.
Funkcionális jellemzők
- 8 független zónabemenet: Lehetővé teszi nyolc különálló érzékelő csatlakoztatását, bővítve a központi egység által felügyelhető területek számát.
- Érzékelőtípusok támogatása: Kompatibilis NO (normálisan nyitott), NC (normálisan zárt), redőny- és rezgésérzékelőkkel.
- Vonalvégi ellenállás konfiguráció: Egyszeres EOL, dupla EOL és háromszoros EOL támogatás (utóbbi csak INTEGRA Plus rendszerek esetén).
- Programozható lezáróellenállás: A zónabemenetekhez tartozó ellenállásértékek szoftveresen konfigurálhatók a rendszerigényekhez igazodva.
- Szabotázsvédelem: NC típusú szabotázsbemenet biztosítja a modul fizikai védelmét illetéktelen hozzáférés ellen.
- Kompatibilitás: Teljes mértékben integrálható SATEL INTEGRA, INTEGRA Plus, VERSA, PERFECTA és CA-64 rendszerekbe. A CA64E(PS) modul közvetlen helyettesítője.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Zónabemenetek száma | 8 |
| Támogatott érzékelőtípusok | NO, NC, redőny-, rezgésérzékelők |
| Vonalvégi ellenállás konfiguráció | Egyszeres EOL, dupla EOL, háromszoros EOL (csak INTEGRA Plus esetén) |
| Programozható lezáróellenállás | Igen |
| Szabotázsbemenet | NC típusú |
| Tápfeszültség | 12 V DC |
| Készenléti áramfelvétel | 35 mA |
| Maximális áramfelvétel | 80 mA |
| Dedikált tápegység | APS-412 |
| +12V kimenet terhelhetősége | 2.5 A / 12 V DC |
| Működési hőmérséklet-tartomány | -10°C – +55°C |
| Fizikai méret | 80 × 57 mm |
| Származási ország | Lengyelország |
| Garanciaidő | 3 év |
Alkalmazási területek
A modul elsősorban riasztórendszerek zónabővítésére szolgál, lakossági, kereskedelmi és ipari környezetben egyaránt. Lehetővé teszi további érzékelők integrálását a meglévő rendszerbe, így növelve a lefedettséget és a biztonsági szintet. A különböző EOL konfigurációk révén a modul alkalmazkodik a különféle telepítési követelményekhez és kábelezési topológiákhoz.
Telepítési és üzemeltetési megjegyzések
A modul telepítése során figyelembe kell venni a vezérlőpanel típusát és a használt érzékelők jellemzőit. A háromszoros EOL konfiguráció kizárólag INTEGRA Plus rendszerekkel kompatibilis. A megfelelő működéshez ajánlott az APS-412 típusú dedikált tápegység használata. A +12V kimenet terhelhetősége lehetővé teszi további perifériák közvetlen tápellátását.
Összefoglalás
A SATEL zóna bővítő modul egy megbízható, technikailag fejlett eszköz, amely lehetővé teszi a SATEL biztonságtechnikai rendszerek rugalmas bővítését. A széleskörű érzékelőtámogatás, a konfigurálható ellenállásbeállítások és a kompatibilitás a SATEL vezérlőpanel-család tagjaival alkalmassá teszik professzionális telepítésekhez, ahol a rendszer méretezhetősége és megbízhatósága alapvető követelmény.
