SPL-TO Optikai Habkifújáselleni Érzékelő

Az SPL-TO optikai habkifújáselleni érzékelő egy célzottan fejlesztett elektronikai modul, amely a kültéri és beltéri szirénák piezoelektromos hangkeltő egységeinek PUR habbal történő szabotálásának detektálására szolgál. A készülék optikai elven működik, és megbízható riasztásjelzést biztosít a biztonságtechnikai rendszerek számára.

Működési elv

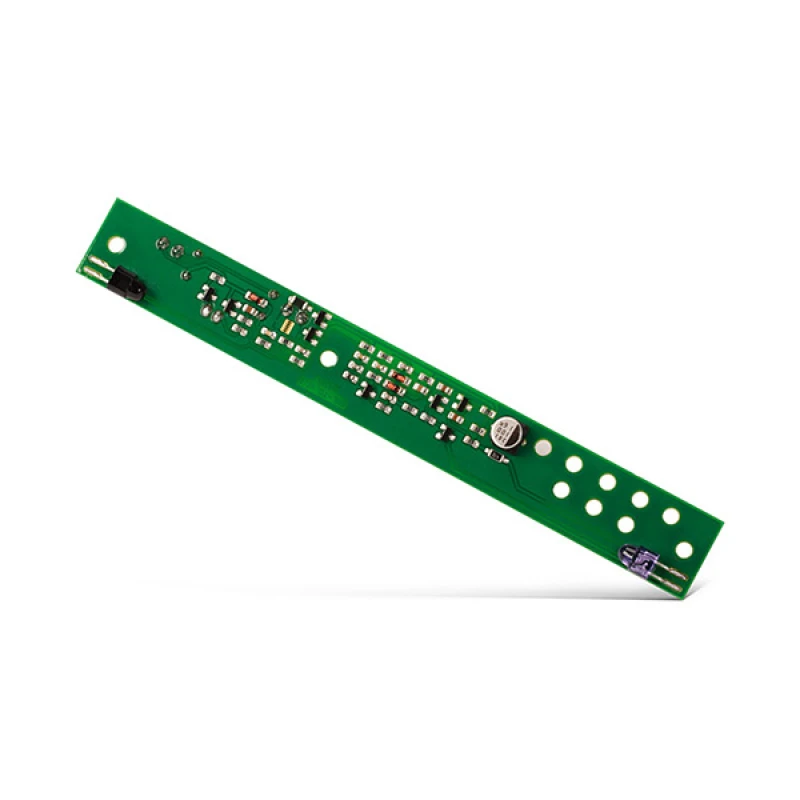

Az SPL-TO érzékelő működése modulált infravörös sugárzáson alapul. Az áramköri egység tartalmaz egy IR adót és egy IR vevőt, amelyek között folyamatos optikai kapcsolat áll fenn. Amennyiben a két egység közötti sugárzási útvonalat bármilyen fizikai akadály – például terjeszkedő poliuretán hab – megszakítja, az érzékelő relékimenete bont, és ezzel riasztási eseményt generál a központi vezérlőegység felé. A modulált jel alkalmazása csökkenti a környezeti fényviszonyokból eredő interferenciák hatását, növelve ezzel a rendszer megbízhatóságát.

Alkalmazási terület

Az SPL-TO érzékelő elsősorban kültéri és beltéri szirénák védelmére szolgál, különösen olyan környezetben, ahol a szabotázs elleni védelem kiemelten fontos. Tipikus alkalmazási területek:

• ipari létesítmények
• kereskedelmi ingatlanok
• társasházak és családi házak
• nagy értékű vagyontárgyakat védő rendszerek

Telepítés

A készülék telepítése a gyártó által meghatározott szirénamodellekhez történik, az érzékelő modul a sziréna házán belül, a piezo hangkeltő egység előtt kerül elhelyezésre. A csatlakoztatás négyeres vezetékkel történik, amely tápellátást és relékimenetet biztosít. A modul nem igényel külön kalibrációt, a rendszer azonnal működőképes a bekötést követően.

Kompatibilitás

Az SPL-TO érzékelő az alábbi szirénamodellekkel kompatibilis:

• SPL-2030
• SPL-5010
• SPL-5020

Műszaki specifikációk

• Paraméter: Érték
• Tápfeszültség: 12 V DC (±10%)
• Áramfelvétel: max. 25 mA
• Relékimenet típusa: NC (alaphelyzetben zárt), száraz kontaktus
• Relékimenet terhelhetősége: max. 100 mA / 30 V DC
• Érzékelési technológia: Modulált infravörös sugárzás
• Érzékelési távolság: 20–30 mm (a sziréna belső kialakításától függően)
• Működési hőmérséklet: -20 °C – +50 °C
• Páratűrés: max. 95% relatív páratartalom (kondenzációmentes)
• Burkolat: Nincs külön burkolat, a sziréna házába integrálva
• Méretek: 25 × 18 × 10 mm (modul mérete)
• Súly: kb. 12 g

Előnyök

• Gyors észlelés: azonnali reakció a habkifújásra
• Egyszerű integráció meglévő szirénákba
• Alacsony energiafogyasztás
• Megbízható működés szélsőséges környezeti viszonyok között is
• Téves riasztások minimalizálása a modulált IR technológiának köszönhetően

Figyelmeztetések

• A készülék kizárólag a megadott szirénamodellekkel használható.
• Telepítés előtt győződjön meg a tápfeszültség helyes polaritásáról.
• Ne használja a modult közvetlen napfénynek vagy erős IR forrásnak kitett helyen.
