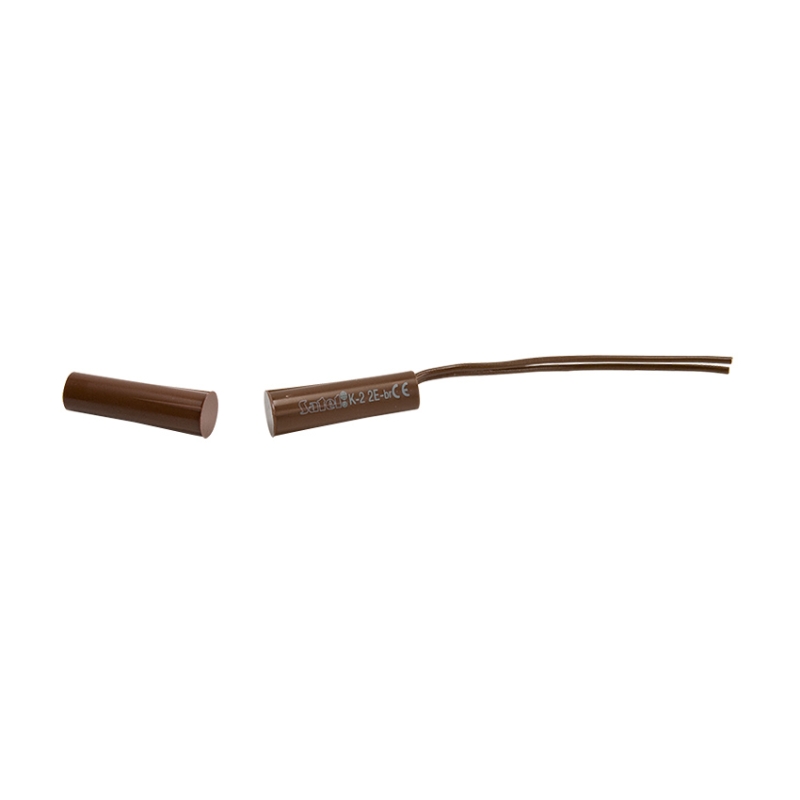

SATEL Mágneses nyitásérzékelő – Barna színű kivitel (SK22E megfelelője)

A SATEL mágneses nyitásérzékelő egy felületre szerelhető, passzív nyitásérzékelő, amelyet elsősorban behatolásjelző rendszerek nyílászáróinak (ajtók, ablakok) felügyeletére terveztek. A termék barna színű kivitelben készül, így különösen alkalmas sötétebb színű fa vagy fém felületeken történő esztétikus elhelyezésre. A készülék működése reed-relé alapú, amely mágneses tér változására zár vagy bont áramkört. A termék kialakítása és működési paraméterei teljes mértékben megfelelnek az SK22E típusnak, így annak közvetlen alternatívájaként is alkalmazható.

Műszaki specifikációk

• Paraméter: Érték
• Gyártó: SATEL (Lengyelország)
• Termékkód: SK22E-BR (barna)
• Érzékelési elv: Reed-relé (mágneses)
• Kapcsolási távolság: 20–25 mm (telepítési körülményektől függően)
• Kapcsolási típus: NC (alaphelyzetben zárt)
• Maximális kapcsolási feszültség: 100 V DC / 125 V AC
• Maximális kapcsolási áram: 500 mA
• Maximális kapcsolási teljesítmény: 10 W / 10 VA
• Burkolat anyaga: ABS műanyag
• Szín: Barna (RAL-közeli árnyalat)
• Telepítés módja: Felületre szerelhető (csavarral vagy ragasztással)
• Csatlakozás: Kétvezetékes, vezetékes kialakítás
• Működési hőmérséklet: -40 °C – +50 °C
• Méretek (érzékelő/mágnes): 66 × 13 × 13 mm / 66 × 13 × 13 mm
• Rögzítési furatok távolsága: 52 mm
• IP védettség: IP42
• Kompatibilitás: Szabványos behatolásjelző központokkal
• Garancia: 3 év gyártói garancia

Alkalmazási területek

A termék elsődlegesen nyílászárók nyitásának detektálására szolgál riasztórendszerekben. Alkalmazható lakossági, kereskedelmi és ipari környezetben egyaránt. A barna színű kivitel különösen ajánlott sötét színű ajtók, ablakkeretek, fa- vagy fémfelületek esetén, ahol a vizuális integráció fontos szempont. A készülék kis mérete és egyszerű szerelhetősége révén jól illeszthető meglévő rendszerekhez is.

Telepítési javaslatok

• A reed-relé és a mágneses egység közötti távolság ne haladja meg a 25 mm-t.
• A mágneses tengelyek pontos illesztése szükséges a megbízható működéshez.
• Fémfelületeken történő szerelés esetén javasolt műanyag távtartó használata a mágneses interferencia csökkentése érdekében.
• Az érzékelőt száraz, pormentes környezetben célszerű telepíteni.
• A vezetékek csatlakoztatása után javasolt a rendszer működésének ellenőrzése zárt és nyitott állapotban is.

Megjegyzés szakemberek részére

A SATEL SK22E barna változata teljesen megegyezik a fehér kivitelű modellel műszaki szempontból, így a rendszerintegráció során nem szükséges külön konfigurációs módosítás. A termék kiváló választás olyan telepítésekhez, ahol az esztétikai szempontok mellett a megbízható működés is kiemelt fontosságú.

Származási információ

A termék a SATEL lengyelországi gyártóüzemében készül, megfelelve az európai biztonságtechnikai szabványoknak és minőségellenőrzési előírásoknak.
