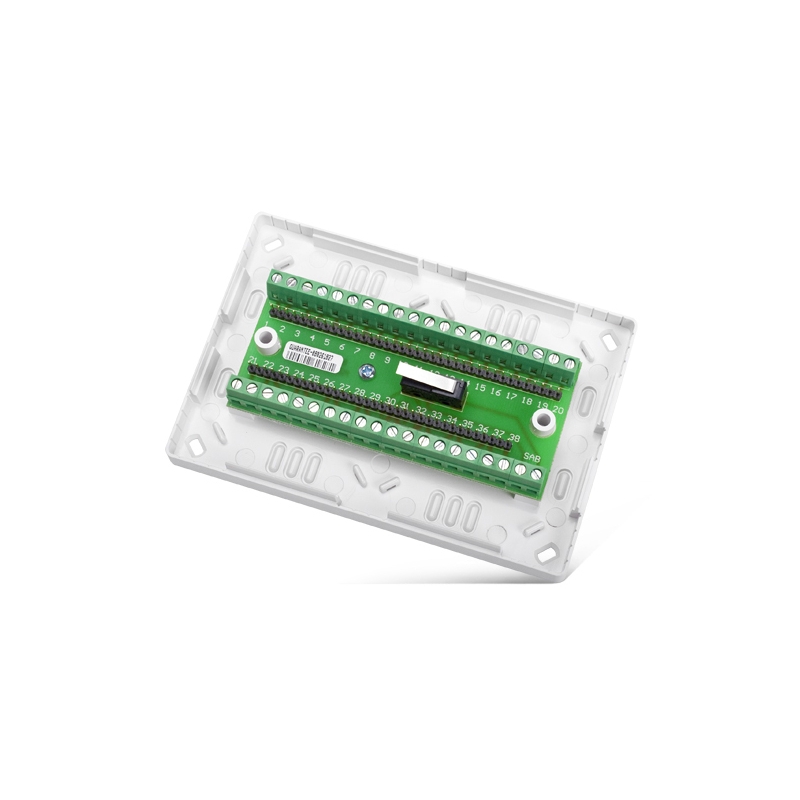

SATEL Kötődoboz – 38+2 db csavaros, 1.5 mm2 jumperezett csatlakozóval

A SATEL kötődoboz egy ipari minőségű elosztódoboz, amelyet kifejezetten gyengeáramú rendszerek strukturált vezetékezéséhez terveztek. A termék alkalmas riasztó-, beléptető-, CCTV- és egyéb biztonságtechnikai rendszerek telepítésére, ahol fontos a megbízható, jól dokumentálható és könnyen karbantartható csatlakozási pontok kialakítása. A dobozban található 38 + 2 darab csavaros, jumperezett csatlakozó lehetővé teszi a gyors és biztonságos bekötést, valamint a párhuzamos kapcsolások egyszerű kivitelezését.

Főbb jellemzők

• Csatlakozók: Összesen 40 darab csavaros csatlakozó, ebből 38 soros elrendezésű, 2 pedig különálló. A csatlakozók jumperezettek, így lehetővé teszik a közös tápfeszültség vagy jelvonal egyszerű továbbvezetését.
• Vezeték keresztmetszet: A csatlakozók maximum 1.5 mm2 keresztmetszetű tömör vagy sodrott rézvezetékek fogadására alkalmasak.
• Feszültségtűrés: A termék maximum 24V AC vagy DC feszültségű rendszerekhez használható, így megfelel a legtöbb gyengeáramú alkalmazás követelményeinek.
• Tamper védelem: A doboz beépített tamper kapcsolóval rendelkezik, amely illetéktelen nyitás esetén záró vagy bontó kontaktust biztosít a központi egység felé.
• Mechanikai kivitel: A ház anyaga ütésálló, UV-stabilizált ABS műanyag, amely megfelelő védelmet nyújt mechanikai behatásokkal és környezeti hatásokkal szemben.
• Sorszámozott csatlakozók: Minden csatlakozó egyértelműen sorszámozott, ezáltal a bekötések dokumentálása és a későbbi hibakeresés egyszerűbbé válik.

Műszaki adatok

• Paraméter: Érték
• Teljes csatlakozószám: 40 db (38 + 2)
• Csatlakozó típusa: Csavaros, jumperezett
• Maximális vezeték keresztmetszet: 1.5 mm2
• Maximális üzemi feszültség: 24V AC/DC
• Tamper kapcsoló: Igen (mechanikus, záró/bontó kontaktus)
• Ház anyaga: ABS műanyag, ütésálló, UV-álló
• Csatlakozók sorszámozása: Igen
• Rögzítési lehetőség: Falra szerelhető, csavaros rögzítés
• Méretek (Szé × Ma × Mé): 190 × 140 × 45 mm
• Üzemi hőmérséklet-tartomány: -10 °C – +55 °C

Alkalmazási területek

• Riasztórendszerek érzékelőinek és zónáinak elosztása
• Beléptető rendszerek olvasóinak és zárvezérléseinek bekötése
• CCTV rendszerek tápellátásának és videójelének strukturált elosztása
• Kaputelefon rendszerek központi elosztása
• Általános gyengeáramú vezetékezési feladatok

A SATEL kötődoboz kialakítása lehetővé teszi a gyors és átlátható telepítést, valamint a későbbi szervizelést és bővítést. A sorszámozott, jumperezett csatlakozók révén a rendszeres karbantartás és a hibaelhárítás is hatékonyan elvégezhető. A beépített tamper kapcsoló tovább növeli a rendszer biztonságát, különösen vagyonvédelmi alkalmazások esetén.
