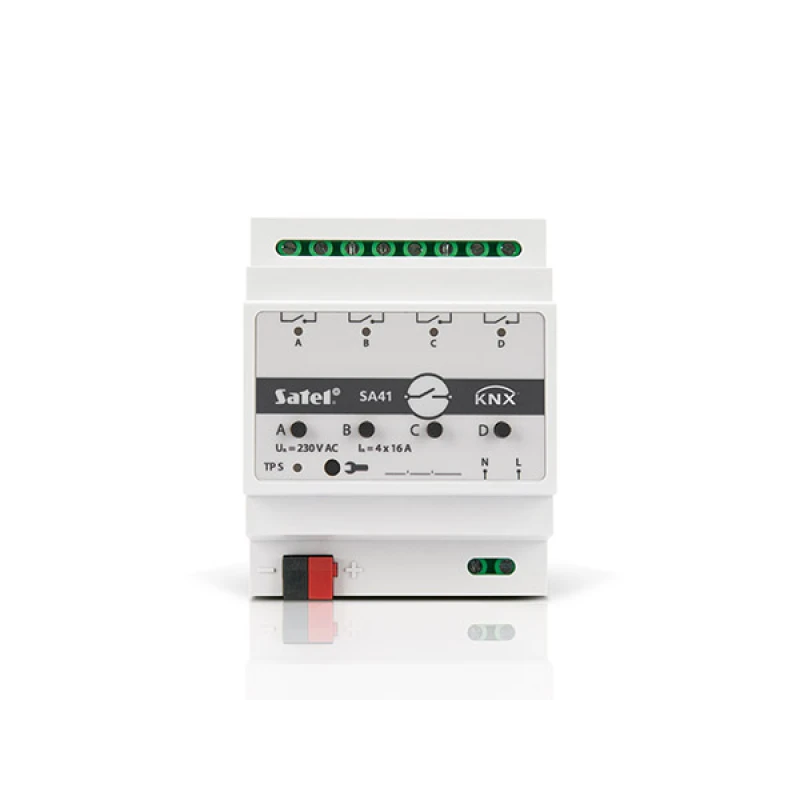

SATEL KNX Modul – 4 csatornás relémodul INT-KNX2-höz

A SATEL KNX Modul egy ipari kivitelű, 4 csatornás relémodul, amely az INT-KNX2 interfésszel kompatibilis. A modul célja, hogy lehetővé tegye különböző elektromos fogyasztók – például világítási körök, redőnymotorok, fűtési zónák – közvetlen vezérlését KNX rendszerből. A relék galvanikusan leválasztottak, és külön-külön konfigurálhatók, így a modul rugalmasan illeszthető különféle épületautomatizálási feladatokhoz. A beépített kézi vezérlőgombok és állapotjelző LED-ek lehetővé teszik a helyszíni tesztelést és diagnosztikát KNX kommunikáció nélkül is.

Főbb jellemzők

• 4 független relékimenet, egyenként 16 A kapcsolási kapacitással (AC-1 kategória)
• NO/NC kontaktus konfiguráció csatornánként
• 230 V AC névleges feszültség, max. 250 V AC kapcsolható
• Rövid idejű áramtűrés: 80 A / 20 ms
• KNX buszkommunikáció kezelése: állapot-visszaállítás, utolsó ismert állapot, alapértelmezett érték
• Programozható funkciók: időzítés, logikai műveletek (AND, OR, XOR), jelenetkezelés, küszöbérték-alapú aktiválás
• Helyi kézi vezérlés: nyomógomb minden csatornához
• LED-es állapotjelzés csatornánként
• DIN-sínre szerelhető kivitel (moduláris ház, 6 TE szélesség)
• Kompatibilis az INT-KNX2 interfészen keresztül minden ETS-alapú KNX rendszerrel

Alkalmazási területek

A modul alkalmazható lakóépületekben, irodaházakban, ipari létesítményekben és közintézményekben, ahol szükség van megbízható és programozható relévezérlésre KNX rendszeren keresztül. A készülék különösen alkalmas világítási körök, motoros árnyékolók, szellőzőventilátorok, fűtési zónaszelepek vagy más kis- és középfeszültségű eszközök vezérlésére.

Műszaki specifikációk

• Paraméter: Érték
• Relék száma: 4 db, független
• Kapcsolható feszültség: max. 250 V AC
• Kapcsolható áram: max. 16 A (AC-1)
• Induktív terhelés támogatás: igen, AC-15 kategória (max. 3 A)
• Rövid idejű áramtűrés: 80 A / 20 ms
• Relé kontaktus típusa: váltóérintkező (NO/NC választható)
• KNX interfész: INT-KNX2 modulon keresztül
• Programozás: ETS szoftverrel (KNX DPT támogatás)
• Helyi vezérlés: Nyomógomb csatornánként
• Visszajelzés: LED minden reléhez
• Tápellátás: 12 V DC (INT-KNX2 modulról)
• Szerelés: DIN sín (EN 60715), 6 modul szélesség
• Működési hőmérséklet: -10 °C ... +55 °C
• Védettségi fokozat: IP20 (beltéri használatra)
• Származási ország: Lengyelország
• Garancia: 24 hónap

Megjegyzések

• A modul kizárólag INT-KNX2 interfésszel együtt használható, önálló KNX eszközként nem működik.
• A relékimenetek galvanikusan leválasztottak, de a megfelelő túlfeszültség-védelem alkalmazása javasolt induktív terhelések esetén.
• ETS projektben való konfigurációhoz szükséges a SATEL gyártói KNX termékadatbázis (VD file).

Összegzés

A SATEL KNX relémodul egy robusztus, ipari minőségű eszköz, amely lehetővé teszi négy különálló elektromos áramkör megbízható vezérlését KNX rendszeren keresztül. A modul ideális választás olyan szakemberek számára, akik nagyfokú testreszabhatóságot, logikai vezérlési lehetőségeket és helyszíni karbantartási funkciókat keresnek épületautomatizálási projektekhez.
