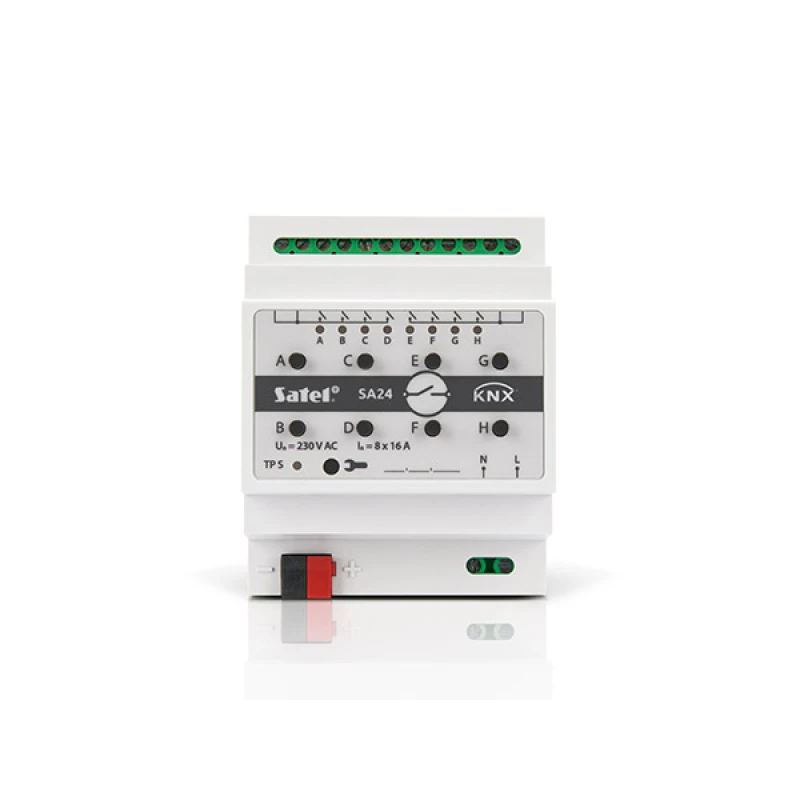

SATEL KNX 8 csatornás relémodul – INT-KNX2 kompatibilis

A SATEL KNX 8 csatornás relémodul egy ipari minőségű, moduláris felépítésű vezérlőeszköz, amelyet KNX épületautomatizálási rendszerekhez fejlesztettek ki. A modul lehetővé teszi nyolc független elektromos áramkör kapcsolását, és teljes mértékben kompatibilis az INT-KNX2 interfésszel. A készülék alkalmazható világítási, árnyékolástechnikai, HVAC és egyéb elektromos fogyasztók vezérlésére, ahol megbízható, programozható relékimenetekre van szükség.

Funkcionális jellemzők

• 8 független relékimenet, két logikailag elkülönített áramkörön (4-4 relé)
• Maximális kapcsolási feszültség: 230 V AC
• Maximális kapcsolási áram: 16 A (ellenállásos terhelés esetén)
• Relék konfigurálhatók NO (normál nyitott) vagy NC (normál zárt) üzemmódban
• Programozható logikai funkciók: AND, OR, XOR, időzítések, jelenetek, állapotkényszerítés
• Választható viselkedés KNX buszvesztés vagy hálózati feszültség visszatérése esetén
• Előlapi LED-es állapotjelzés és kézi vezérlőgomb minden csatornához
• DIN sínre szerelhető kivitel (EN 60715 szabvány szerint)

Műszaki specifikáció

• Relékimenetek száma: 8 (2×4 relé, független áramkörök)
• Kapcsolható feszültség: Max. 230 V AC
• Kapcsolható áram: Max. 16 A (cos = 1)
• Induktív terhelhetőség: Max. 10 A (cos = 0,6)
• Túlfeszültség-állóság: 80 A / 20 ms (IEC 61000-4-5 szerint)
• Relé kontaktus típusa: Váltóérintkező (SPDT), NO/NC konfigurálható
• Programozható funkciók: Logikai műveletek, időzítések, jelenetek, állapotkényszerítés, biztonsági funkciók
• KNX buszvesztés esetén: ON / OFF / utolsó ismert állapot
• Hálózati feszültség visszatérésekor: ON / OFF / utolsó ismert állapot
• Előlapi kezelőfelület: LED állapotjelző és kézi nyomógomb minden csatornához
• Kommunikációs interfész: KNX TP1 (twisted pair), galvanikusan leválasztott
• KNX interfész kompatibilitás: INT-KNX2 (SATEL)
• Tápellátás: 230 V AC ±10%, 50/60 Hz
• Áramfelvétel: Max. 5 VA
• Szerelés: 35 mm-es DIN sín (EN 60715)
• Méretek: 105 × 90 × 65 mm (6 modul DIN szélesség)
• Üzemi hőmérséklet: -5 °C – +45 °C
• Tárolási hőmérséklet: -25 °C – +70 °C
• Védettségi fokozat: IP20 (beltéri használatra)
• Gyártó: SATEL Sp. z o.o. (Lengyelország)
• Garanciaidő: 24 hónap

Alkalmazási területek

A modul alkalmazható bármely KNX-alapú automatizálási rendszerben, ahol szükség van megbízható relévezérlésre. Tipikus felhasználási területek:

• Világítási körök kapcsolása (beltéri és kültéri)
• Redőnyök, zsaluziák és árnyékolók vezérlése
• Fűtési és hűtési zónák vezérlése
• Szellőztető és légkezelő rendszerek kapcsolása
• Biztonságtechnikai rendszerek kimeneti vezérlése
• Ipari automatizálási feladatok (pl. motorindítás, kontaktorvezérlés)

Előnyök szakemberek számára

• Moduláris kialakítás, egyszerű DIN sínre szerelhetőség
• Programozható logika ETS szoftveren keresztül
• Stabil működés ipari környezetben is
• Galvanikusan leválasztott KNX interfész a rendszerbiztonság érdekében
• Helyi kézi vezérlés lehetősége karbantartás vagy tesztelés során

A SATEL KNX 8 csatornás relémodul megbízható és rugalmas megoldást kínál KNX rendszerek relévezérléséhez, megfelelve a professzionális épületautomatizálási követelményeknek.
