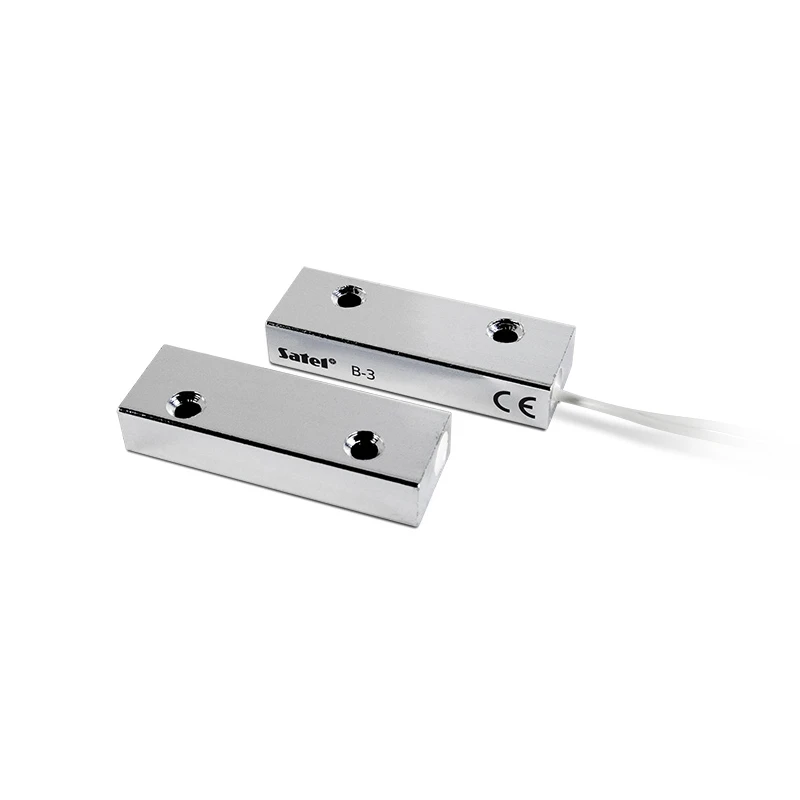

SATEL Mágneses Nyitásérzékelő – Felületi Szerelésű, Fémházas

A SATEL mágneses nyitásérzékelő egy ipari kivitelű, felületi szerelésű érzékelő, amelyet nyílászárók – például ajtók és ablakok – nyitásának detektálására terveztek. A készülék fémházas kivitele fokozott mechanikai ellenállást biztosít, így alkalmas ipari, kereskedelmi és intézményi környezetben történő alkalmazásra. A beépített csatlakozókábel egyszerű és gyors rendszerintegrációt tesz lehetővé, míg a nagy kapcsolási távolság megbízható működést garantál különböző szerelési körülmények között.

Műszaki specifikációk

• Paraméter: Érték
• Telepítési mód: Felületi szerelés
• Ház anyaga: Fém (alumínium ötvözet)
• Kapcsolási távolság: 38 mm (±2 mm)
• Bontási távolság: 42 mm (±2 mm)
• Maximális kapcsolási feszültség: 100 V DC/AC
• Maximális kapcsolási áram: 0,5 A
• Maximális terhelési teljesítmény: 10 W / 10 VA
• Kapcsoló típusa: Reed relé (NO kontaktus)
• Csatlakozás: Beépített 4 eres kábel (1 m)
• Méretek (érzékelő): 50 × 17 × 9,8 mm
• Méretek (mágnes): 50 × 17 × 9,8 mm
• Üzemi hőmérséklet: -40 °C – +60 °C
• IP védettség: IP66
• Rögzítés: Csavaros (furatok előkészítve)
• Származási ország: Lengyelország
• Garancia: 24 hónap

Alkalmazási területek

• Betörésjelző rendszerek (vezetékes zónabemenetekhez)
• Beléptető rendszerek ajtóállapot-érzékeléshez
• Épületautomatizálási rendszerek (pl. HVAC vezérlés nyitott ablak esetén)
• Ipari vezérlőrendszerek biztonsági logikái
• Raktárak, logisztikai központok, technológiai helyiségek felügyelete

Telepítési útmutató

Az érzékelő két részből áll: egy reed kapcsolót tartalmazó érzékelőegységből és egy mágneses aktivátorból. A két egységet egymással szemben kell rögzíteni a mozgó és fix felületekre (pl. ajtólap és tok). A megfelelő működés érdekében a szerelés során be kell tartani a gyártó által megadott kapcsolási és bontási távolságokat. A kábelvezetés során javasolt árnyékolt kábel alkalmazása, különösen zajos elektromágneses környezetben.

Működési elv

A reed kapcsoló zárt állapotban van, amikor a mágnes az érzékelő közelében helyezkedik el. A mágnes eltávolítása (pl. ajtó nyitása) bontja a kontaktust, így a rendszer érzékeli a nyitást. A kapcsoló nem tartalmaz aktív elektronikát, így nem igényel tápfeszültséget, és közvetlenül illeszthető a legtöbb biztonságtechnikai bemenetre.

Megjegyzések

• A termék nem alkalmas mágnesesen erősen szennyezett környezetben történő alkalmazásra (pl. nagyfeszültségű kapcsolók közvetlen közelében).
• Fémfelületre történő szerelés esetén a mágneses tér torzulását figyelembe kell venni, szükség esetén távtartó alkalmazása javasolt.
• A kábel toldása esetén a megfelelő szigetelés és polaritás megtartása szükséges.

Összefoglalás

A SATEL felületi szerelésű mágneses nyitásérzékelő megbízható működést biztosít különféle biztonságtechnikai és automatizálási alkalmazásokban. Robusztus fémháza, nagy kapcsolási távolsága és egyszerű telepíthetősége révén ideális választás professzionális rendszerekhez, ahol fontos a hosszú élettartam és a pontos érzékelés.
