Elektromechanikus, visszafordíthatatlan hajtómű szárnyaskapukhoz lakossági és félintenzív használatra

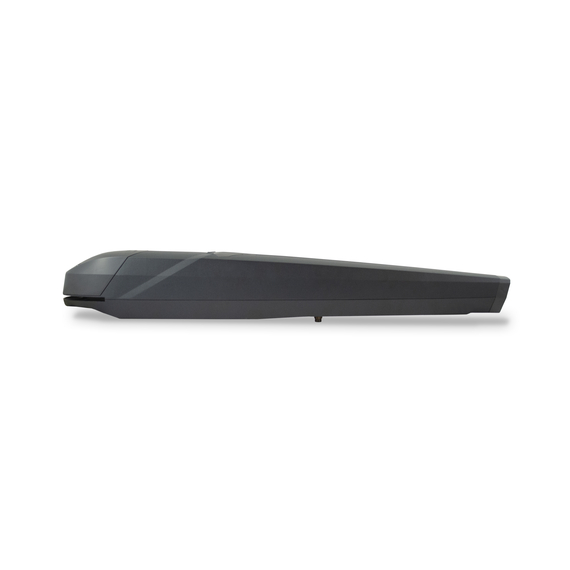

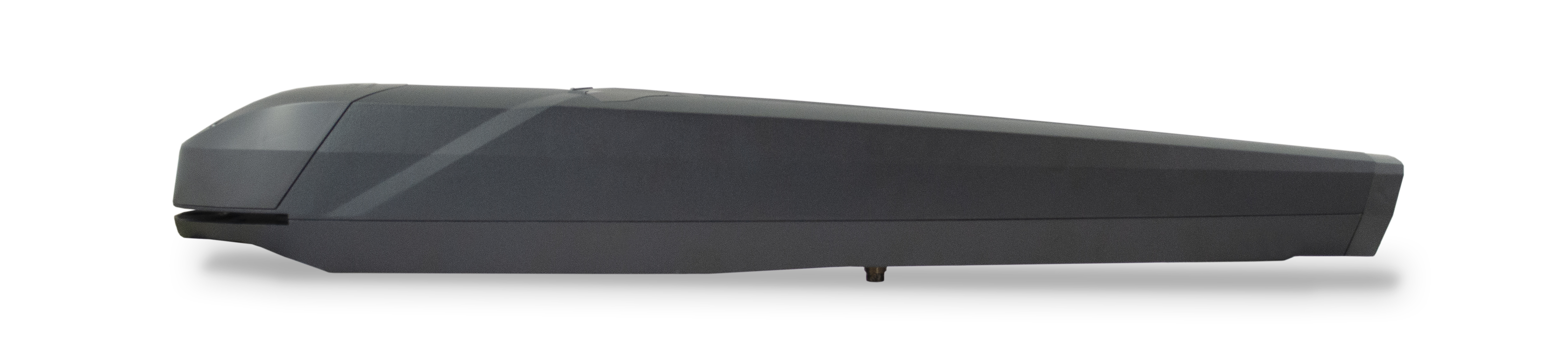

A RHINO típusú kapunyitó egy elektromechanikus működésű, lineáris mozgatású hajtómű, amelyet egy- vagy kétszárnyú kapuk automatizálására terveztek. A készülék visszafordíthatatlan hajtáslánccal rendelkezik, amely mechanikus önzárást biztosít a véghelyzetekben, így nincs szükség külön zármechanizmusra. A rendszer alkalmas lakossági és félintenzív felhasználásra, különösen olyan helyszíneken, ahol a napi nyitások száma nem haladja meg a közepes terhelést.
A hajtómű háza nyomásos alumíniumöntvényből készült, amely fokozott védelmet nyújt a külső mechanikai behatásokkal és a környezeti hatásokkal szemben. A belső hajtásrendszer ferdefogaskerekes áttétellel és csigahajtással működik, amely nagy nyomatékátvitelt és csendes működést biztosít. A beépített mechanikus végálláskapcsolók lehetővé teszik a nyitási és zárási pozíciók pontos beállítását, így nincs szükség talajba épített ütközőelemekre.
A motor előre bekötött kondenzátorral és sorkapoccsal rendelkezik, amely megkönnyíti a villamos bekötést. A felső elhelyezésű vészkioldó lehetővé teszi a kézi működtetést áramkimaradás esetén. A szereléshez mellékelt, több pozícióban rögzíthető konzolok biztosítják a különböző kapuszerkezetekhez való alkalmazkodást.
A RHINO háromféle kivitelben érhető el: 230V váltakozó áramú, 115V váltakozó áramú, valamint 24V egyenáramú változatban. A 24V-os modell kompatibilis szünetmentes tápegységgel is, amely lehetővé teszi a működést hálózati áramkimaradás esetén.
Műszaki adatok
| Tulajdonság |
RHINO (230V) |
RHINO 115 (115V) |
RHINO 24 (24V DC) |
| Tápfeszültség |
230V ~ 50Hz |
115V ~ 60Hz |
24V DC |
| Áramerősség |
1,2 – 1,7 A |
3,1 – 3,3 A |
0,6 – 6 A |
| Motor teljesítmény |
300 W |
300 W |
50 W |
| Kondenzátor |
8 µF |
15 µF |
-- |
| Termikus védelem |
150°C |
150°C |
-- |
| Maximális tolóerő |
3200 N |
3200 N |
2700 N |
| Védettségi szint |
IP44 |
IP44 |
IP44 |
| Motor fordulatszám |
1400 rpm |
1700 rpm |
1600 rpm |
| Maximális nyitási szög |
110° |
110° |
110° |
| 90° nyitási idő |
22 mp |
18 mp |
20–24 mp |
| Maximális kapuszárny súly |
400 kg |
400 kg |
350 kg |
| Maximális kapuszárny hossz |
3,5 m |
3,5 m |
3 m |
| Üzemciklus |
40% |
40% |
80% |
A RHINO kapumozgató rendszer megbízhatóan alkalmazható különböző méretű és súlyú szárnyaskapuk esetén. A háromféle feszültségváltozat lehetővé teszi a helyszíni adottságokhoz való igazodást, míg a robusztus mechanikai felépítés és a beépített biztonsági funkciók hosszú távú, karbantartásbarát üzemeltetést biztosítanak.
