PROTECO RACK hajtású tolókapu automatizálás 400 kg-ig
A PROTECO RACK hajtású tolókapu automatizálás egy megbízható és robusztus rendszer, amelyet kifejezetten legfeljebb 400 kg tömegű tolókapuk automatizálására terveztek. A rendszer alkalmas lakossági, társasházi és könnyű ipari környezetben történő alkalmazásra, ahol a működési biztonság, a hosszú élettartam és a karbantarthatóság kiemelt szempont.

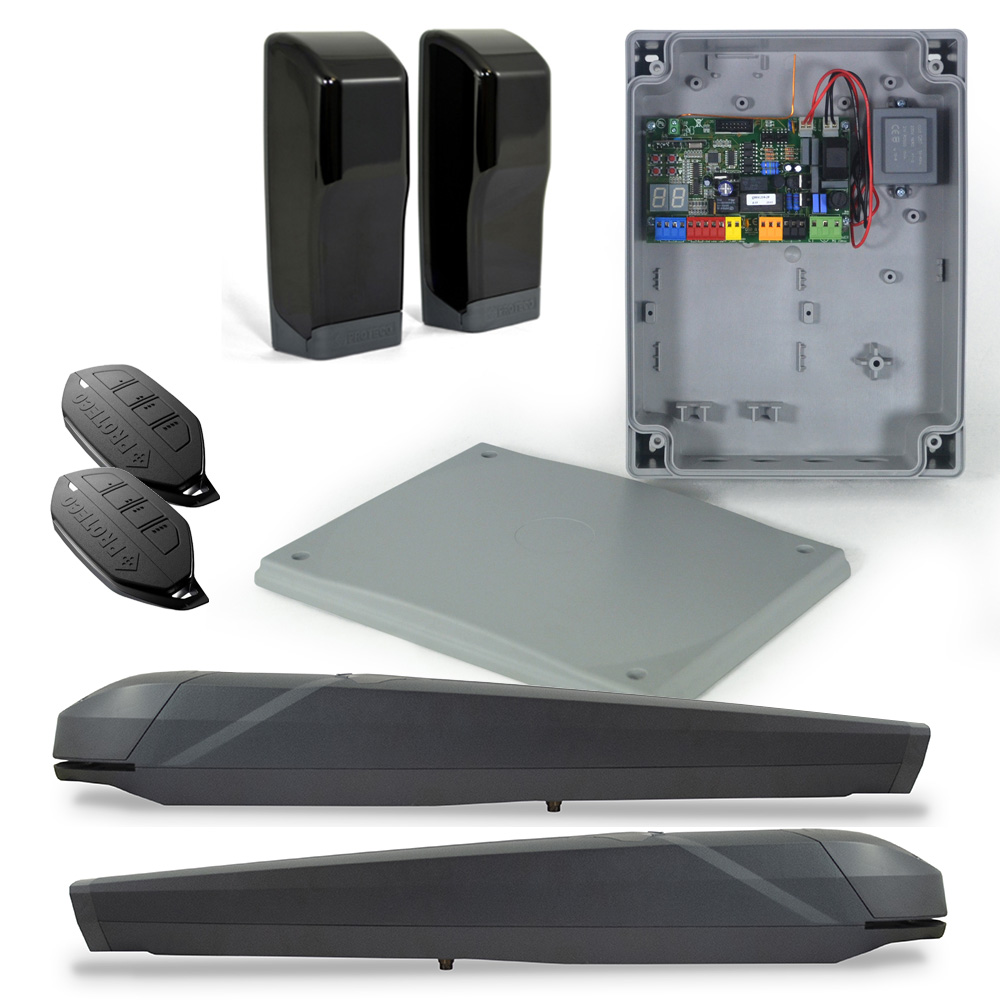

Rendszerösszetevők

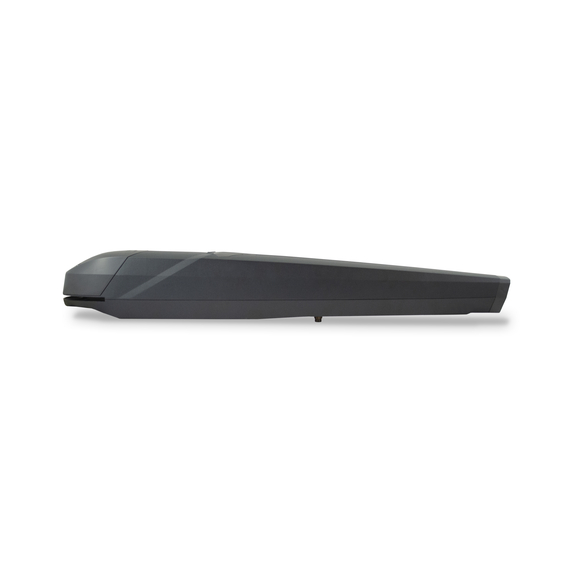

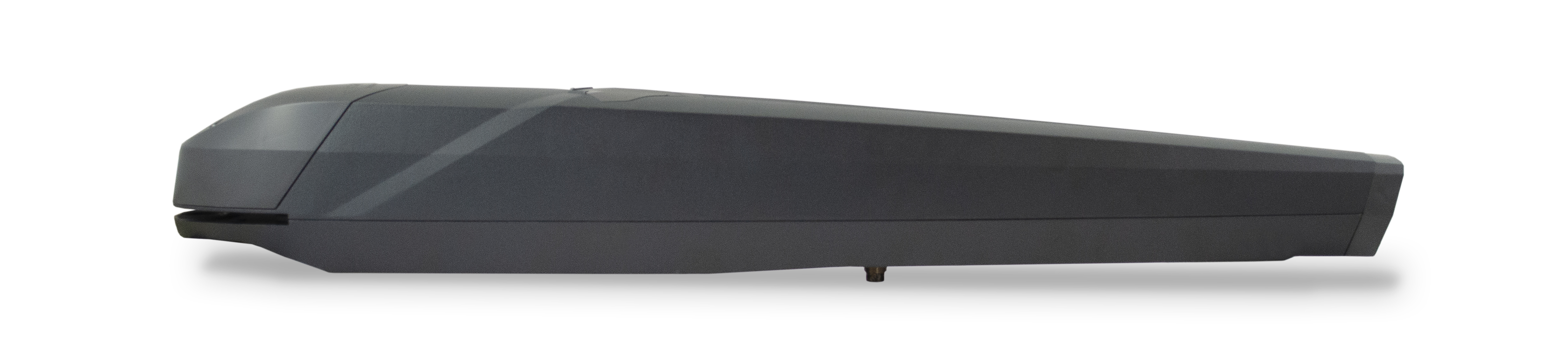

- RHINO 2 tolókapu motor – 230 V-os váltakozó áramú hajtómotor, beépített végálláskapcsolóval és mechanikus reteszeléssel.
- Q80 vezérlőegység – mikroprocesszoros vezérlés, integrált rádióvevő (433,92 MHz), automatikus zárás, lassítási funkciók és akadályérzékelés támogatása.
- IKON 2 távirányító – 2 csatornás, ugrókódos biztonsági protokollal, ergonomikus kialakítással.
- RF40 fotocella pár – infravörös akadályérzékelés, 12–24 V AC/DC tápfeszültséggel, IP54 védelemmel.
- LUCE villogó fényjelző – 230 V-os tápellátás, integrált antennával, LED-es technológia hosszú élettartammal.
- ANT02 külső antenna – 433,92 MHz-es frekvenciára optimalizált, koaxiális kábellel szerelve a hatótávolság növeléséhez.
Technikai specifikáció – RHINO 2 motor
| Paraméter | Érték |
|---|---|
| Tápfeszültség | 230 V AC, 50 Hz |
| Motor teljesítmény | 300 W |
| Áramerősség | 1,2 – 1,7 A |
| Maximális tolóerő | 3200 N |
| Motor fordulatszám | 1400 ford./perc |
| Kapuszárny maximális tömege | 400 kg |
| Kapuszárny maximális hossza | 3,5 m |
| Nyitási idő (90°) | 22 másodperc |
| Termikus védelem | 150 °C |
| Kondenzátor | 8 µF |
| Védettségi fokozat | IP44 |
| Működési ciklus | 40% |
| Üzemi hőmérséklet | -20 °C – +55 °C |
| Fogasléc típusa | Modul 4, acél vagy nylon (nem tartozék) |
Funkcionális jellemzők
- Automatikus zárás – állítható időzítéssel (0–120 mp).
- Részleges nyitás (gyalogos mód) – programozható nyitási szélesség.
- Lassítási funkció – nyitás és zárás végfázisában.
- Akadályérzékelés – áramfelvétel alapján, biztonsági visszanyitással.
- Manuális kioldás – kulccsal működtethető mechanikus kioldó rendszer áramszünet esetére.
Telepítési és karbantartási szempontok
A rendszer szerelése során biztosítani kell a megfelelő alapozást a motor és a fogasléc rögzítéséhez. A vezérlőegység és a biztonsági eszközök (fotocellák, villogó) elhelyezése során figyelembe kell venni a gyártó által megadott minimális távolságokat és bekötési sémákat. A rendszer karbantartása éves szinten javasolt, különös tekintettel a mechanikai alkatrészek (fogasléc, hajtómű) kenésére és a vezetékezés ellenőrzésére.
Alkalmazási területek
A PROTECO RACK rendszer alkalmazható családi házak, társasházak, ipari csarnokok, raktárak és egyéb zárt területek tolókapuinak automatizálására, ahol a napi nyitási ciklusok száma közepes terhelésű üzemeltetést igényel.
Működési feltételek
- Ajánlott maximális napi ciklusszám: 30–40
- Ajánlott kapuszerkezet: stabil, alsó sínes tolókapu, megfelelő ütközőkkel és végállásokkal
- Megfelelő földelés és túlfeszültség-védelem biztosítása szükséges
A PROTECO RACK rendszer megfelel az EN 12453 és EN 12445 biztonsági szabványoknak, megfelelő telepítés és konfiguráció esetén.
