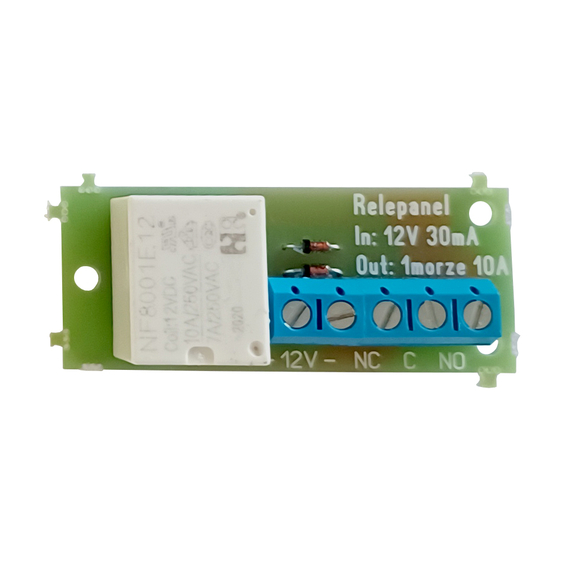

SOLLEYSEC Relépanel +/- indítású, 12VDC - 250V/10A - 1 morze nyáklapra szerelt, sorkapcsokkal

Értékeld Te is

Cikkszám:

1033792

Következő érkezésvárható beérkezés: 2025/04/10 Gyártói cikkszámRELÉPANEL +/- indítás 12VDC-250V10A/1M GyártóSOLLEYSEC EAN kód5999015217150 Garancia1 év

2,678 Ft

(2,109 Ft + ÁFA)

✔ Raktáron

Nagykereskedés vagyunk, webáruházunkban csak regisztráció és annak jóváhagyása után tudsz vásárolni. Partnerünk lehet minden cég vagy vállalkozás, akinek tevékenységi köréhez szorosan kapcsolódik a MASCO Kft. által forgalmazott termékkör. Amennyiben szeretnél partnerünk lenni, kérjük regisztrálj kötelezettség nélkül hozzánk! Köszönjük!

Hogyan tudsz vásárolni?

"Expressz beszerzés" szolgáltatás

Fizetési mód

Szállítási módok - Személyes átvétel

Kategória lista

Termékleírás
Hasonló terméket keresek
Kérdésem van a termékről
Hírlevél feliratkozás
Értékelések
Híreinkből
Akciók/Promóciók

Relépanel, magas és alacsony (+/-) szintű indítással 1morzés 12V - 250V10A

A 12V-os relépanel egy sokoldalú és megbízható eszköz, amelyet szakemberek számára terveztek különféle vezérlési és kapcsolási feladatokhoz. A panel magas és alacsony szintű indítással is működik, így rugalmasan alkalmazható különböző rendszerekben.

Főbb jellemzők

Jumperrel állítható: Beállítható, hogy a relé magas (IN=12V) vagy alacsony szintre (IN=0V) kapcsoljon be.
Bekapcsoló áram: 5mA
Üzemi feszültség: 12V (9…15V tartományban működik)
LED visszajelzők: Zöld LED a tápfeszültség jelzésére, piros LED a relé állapotának jelzésére.
Maximális kimeneti terhelés: AC 250V/10A, DC 30V/10A
Méretek: 50 x 26 x 18,5 mm (Hosszúság x Szélesség x Magasság)
Felfogatás: Négy darab 3,0 mm-es furattal.

Bemeneti oldal

DC+: Pozitív tápfeszültség (VCC)
DC-: Negatív tápfeszültség (GND)
IN: A bemenet

Relé kimenet

NO: Alaphelyzetben nyitott relé csatlakozó
COM: Közös relé csatlakozó
NC: Alaphelyzetben zárt relé csatlakozó

Sorkapocs

A sorkapocs maximum 2,5 mm-es vezetékek csatlakoztatására alkalmas, biztosítva a stabil és megbízható kapcsolatot.

Felhasználási területek

A relépanel ideális választás különféle ipari, otthoni automatizálási és elektronikai projektekhez. Alkalmazható például motorvezérléshez, világítási rendszerekhez, vagy más elektromos eszközök vezérléséhez.

Telepítési és használati útmutató

Csatlakoztassa a tápfeszültséget a DC+ és DC- terminálokhoz.
Állítsa be a kívánt működési módot a jumper segítségével (magas vagy alacsony szintű indítás).
Kösse be a vezérlő jelet az IN terminálhoz.
Csatlakoztassa a terhelést a relé kimeneti termináljaihoz (NO, COM, NC).
Győződjön meg róla, hogy a csatlakozások megfelelőek, majd kapcsolja be a rendszert.

Biztonsági figyelmeztetések

Ügyeljen arra, hogy a relépanel ne lépje túl a maximális terhelési értékeket (AC 250V/10A, DC 30V/10A).
Telepítés előtt mindig kapcsolja ki a tápfeszültséget.
Kerülje a relépanel vízzel való érintkezését.

A 12V relépanel kiváló választás, ha megbízható és rugalmas vezérlési megoldásra van szüksége. Kompakt méretének és egyszerű telepítésének köszönhetően könnyen integrálható bármilyen rendszerbe.
