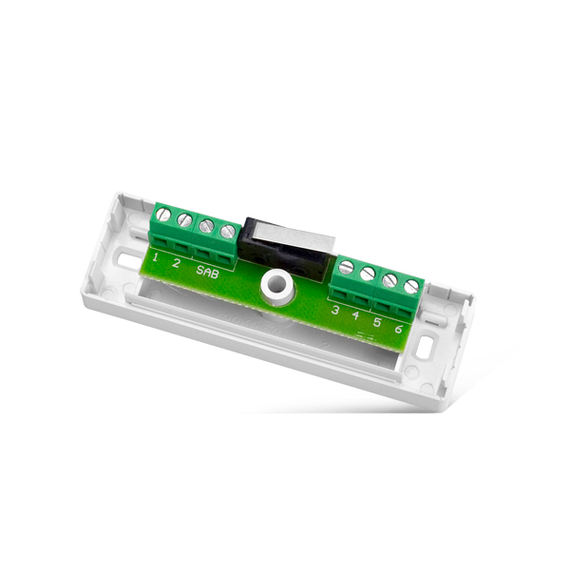

SATEL Kötődoboz – 6+2 csavaros csatlakozóval, tamperrel
A SATEL kötődoboz egy ipari minőségű, gyengeáramú rendszerekhez tervezett csatlakozódoboz, amely lehetővé teszi különféle biztonságtechnikai és vezérlőrendszerek strukturált és biztonságos kábelezését. A termék kialakítása megfelel a szakmai elvárásoknak, különös figyelmet fordítva a megbízhatóságra, a karbantarthatóságra és a hosszú élettartamra. A doboz belső elrendezése és a csatlakozók kialakítása lehetővé teszi a gyors és pontos bekötést, valamint a rendszeres ellenőrzések egyszerű elvégzését.
Főbb jellemzők
- 6+2 csavaros csatlakozó: A doboz 6 fő csatlakozási ponttal és 2 kiegészítő csatlakozóval rendelkezik, melyek 1,5 mm² keresztmetszetű tömör vagy sodrott vezetékek fogadására alkalmasak. A csavaros rögzítés biztosítja a kontaktus stabilitását és alacsony átmeneti ellenállást.
- Beépített tamper kapcsoló: A mechanikus tamper érzékelő lehetővé teszi a doboz illetéktelen nyitásának detektálását, amely közvetlenül integrálható a riasztórendszerbe.
- Ütésálló ABS burkolat: A ház anyaga nagy szilárdságú, lángálló ABS műanyag, amely ellenáll mechanikai behatásoknak és környezeti hatásoknak.
- Sorszámozott csatlakozók: A csatlakozók egyértelmű számozása megkönnyíti a bekötési pontok azonosítását, különösen összetett kábelezési struktúrák esetén.
- Rögzítési lehetőségek: A doboz hátoldalán kialakított furatok lehetővé teszik falra vagy szerelőlapra történő rögzítését.
- Zárható fedél: A fedél csavaros rögzítése biztosítja a zárt állapotot, és megakadályozza a véletlenszerű nyitást vagy érintkezést.
Felhasználási területek
- Betörésjelző rendszerek (központi egység és érzékelők közötti kábelezés)
- Beléptető rendszerek (olvasók, zárvezérlők csatlakoztatása)
- Videómegfigyelő rendszerek (kamerák tápellátása és jelelosztása)
- Tűzjelző rendszerek kiegészítő áramkörei
- Általános gyengeáramú elosztások (pl. vezérlőjelek, relék, érzékelők)
Műszaki adatok
| Paraméter | Érték |
|---|---|
| Csatlakozók száma | 6 fő + 2 kiegészítő |
| Csatlakozó típusa | Csavaros, 1,5 mm²-ig |
| Maximális feszültség | 24 V AC/DC |
| Maximális áramerősség | 500 mA |
| Burkolat anyaga | ABS műanyag, ütésálló |
| Tamper kapcsoló | Igen (mechanikus) |
| Fedél rögzítése | Csavaros |
| Rögzítési lehetőség | Falra vagy szerelőlapra |
| Üzemi hőmérséklet | -10 °C – +55 °C |
| Méretek (Szé×Ma×Mé) | 85 × 85 × 27 mm |
| Származási ország | Lengyelország |
Telepítési és karbantartási szempontok
A doboz telepítése során javasolt a kábelek előzetes méretezése és a csatlakozók számozásának dokumentálása a későbbi karbantartás megkönnyítése érdekében. A tamper kapcsoló működését minden telepítés után ellenőrizni kell. A doboz rendszeres vizuális ellenőrzése ajánlott, különösen kültéri vagy ipari környezetben történő alkalmazás esetén.
Előnyök szakemberek számára
- Gyors és átlátható bekötés a sorszámozott csatlakozóknak köszönhetően
- Biztonságos működés a tamper védelem révén
- Hosszú élettartam és megbízhatóság ipari minőségű anyaghasználattal
- Kompatibilitás számos gyengeáramú rendszerrel
- Egyszerű integráció meglévő telepítésekbe
