SATEL KNX modul, INTKNX2-be köthető, 8 csatornás, 2 független áramkörre 4 relével, NO/NC

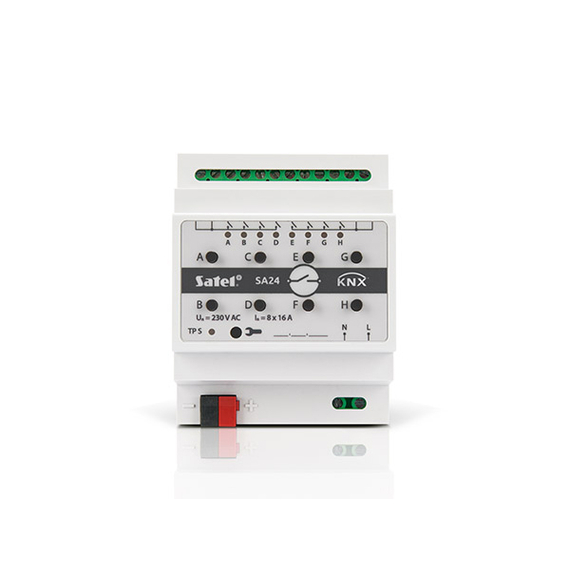

SATEL KNX 8 csatornás relémodul – INT-KNX2 kompatibilis
A SATEL KNX 8 csatornás relémodul egy ipari minőségű, moduláris felépítésű vezérlőeszköz, amelyet KNX épületautomatizálási rendszerekhez fejlesztettek ki. A modul lehetővé teszi nyolc független elektromos áramkör kapcsolását, és teljes mértékben kompatibilis az INT-KNX2 interfésszel. A készülék alkalmazható világítási, árnyékolástechnikai, HVAC és egyéb elektromos fogyasztók vezérlésére, ahol megbízható, programozható relékimenetekre van szükség.
Funkcionális jellemzők
- 8 független relékimenet, két logikailag elkülönített áramkörön (4-4 relé)
- Maximális kapcsolási feszültség: 230 V AC
- Maximális kapcsolási áram: 16 A (ellenállásos terhelés esetén)
- Relék konfigurálhatók NO (normál nyitott) vagy NC (normál zárt) üzemmódban
- Programozható logikai funkciók: AND, OR, XOR, időzítések, jelenetek, állapotkényszerítés
- Választható viselkedés KNX buszvesztés vagy hálózati feszültség visszatérése esetén
- Előlapi LED-es állapotjelzés és kézi vezérlőgomb minden csatornához
- DIN sínre szerelhető kivitel (EN 60715 szabvány szerint)
Műszaki specifikáció
| Relékimenetek száma | 8 (2×4 relé, független áramkörök) |
|---|---|
| Kapcsolható feszültség | Max. 230 V AC |
| Kapcsolható áram | Max. 16 A (cosφ = 1) |
| Induktív terhelhetőség | Max. 10 A (cosφ = 0,6) |
| Túlfeszültség-állóság | 80 A / 20 ms (IEC 61000-4-5 szerint) |
| Relé kontaktus típusa | Váltóérintkező (SPDT), NO/NC konfigurálható |
| Programozható funkciók | Logikai műveletek, időzítések, jelenetek, állapotkényszerítés, biztonsági funkciók |
| KNX buszvesztés esetén | ON / OFF / utolsó ismert állapot |
| Hálózati feszültség visszatérésekor | ON / OFF / utolsó ismert állapot |
| Előlapi kezelőfelület | LED állapotjelző és kézi nyomógomb minden csatornához |
| Kommunikációs interfész | KNX TP1 (twisted pair), galvanikusan leválasztott |
| KNX interfész kompatibilitás | INT-KNX2 (SATEL) |
| Tápellátás | 230 V AC ±10%, 50/60 Hz |
| Áramfelvétel | Max. 5 VA |
| Szerelés | 35 mm-es DIN sín (EN 60715) |
| Méretek | 105 × 90 × 65 mm (6 modul DIN szélesség) |
| Üzemi hőmérséklet | -5 °C – +45 °C |
| Tárolási hőmérséklet | -25 °C – +70 °C |
| Védettségi fokozat | IP20 (beltéri használatra) |
| Gyártó | SATEL Sp. z o.o. (Lengyelország) |
| Garanciaidő | 24 hónap |
Alkalmazási területek
A modul alkalmazható bármely KNX-alapú automatizálási rendszerben, ahol szükség van megbízható relévezérlésre. Tipikus felhasználási területek:
- Világítási körök kapcsolása (beltéri és kültéri)
- Redőnyök, zsaluziák és árnyékolók vezérlése
- Fűtési és hűtési zónák vezérlése
- Szellőztető és légkezelő rendszerek kapcsolása
- Biztonságtechnikai rendszerek kimeneti vezérlése
- Ipari automatizálási feladatok (pl. motorindítás, kontaktorvezérlés)
Előnyök szakemberek számára
- Moduláris kialakítás, egyszerű DIN sínre szerelhetőség
- Programozható logika ETS szoftveren keresztül
- Stabil működés ipari környezetben is
- Galvanikusan leválasztott KNX interfész a rendszerbiztonság érdekében
- Helyi kézi vezérlés lehetősége karbantartás vagy tesztelés során
A SATEL KNX 8 csatornás relémodul megbízható és rugalmas megoldást kínál KNX rendszerek relévezérléséhez, megfelelve a professzionális épületautomatizálási követelményeknek.
