SATEL KNX modul, INTKNX2-be köthető, 4 csatornás, 4 független áramkörre 1 relével, NO/NC mód

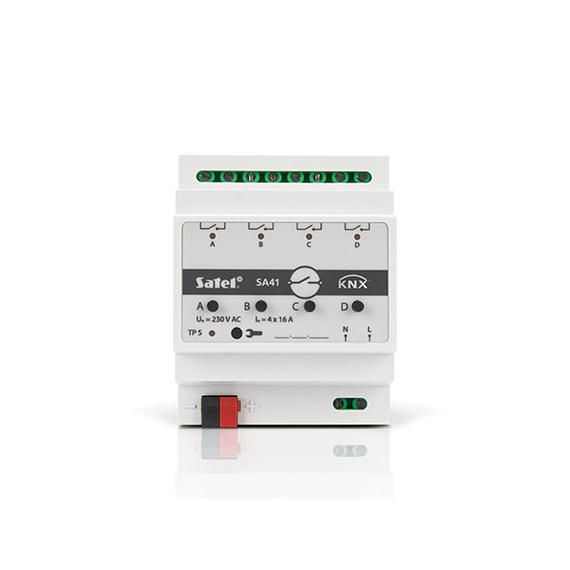

SATEL KNX Modul – 4 csatornás relémodul INT-KNX2-höz
A SATEL KNX Modul egy ipari kivitelű, 4 csatornás relémodul, amely az INT-KNX2 interfésszel kompatibilis. A modul célja, hogy lehetővé tegye különböző elektromos fogyasztók – például világítási körök, redőnymotorok, fűtési zónák – közvetlen vezérlését KNX rendszerből. A relék galvanikusan leválasztottak, és külön-külön konfigurálhatók, így a modul rugalmasan illeszthető különféle épületautomatizálási feladatokhoz. A beépített kézi vezérlőgombok és állapotjelző LED-ek lehetővé teszik a helyszíni tesztelést és diagnosztikát KNX kommunikáció nélkül is.
Főbb jellemzők
- 4 független relékimenet, egyenként 16 A kapcsolási kapacitással (AC-1 kategória)
- NO/NC kontaktus konfiguráció csatornánként
- 230 V AC névleges feszültség, max. 250 V AC kapcsolható
- Rövid idejű áramtűrés: 80 A / 20 ms
- KNX buszkommunikáció kezelése: állapot-visszaállítás, utolsó ismert állapot, alapértelmezett érték
- Programozható funkciók: időzítés, logikai műveletek (AND, OR, XOR), jelenetkezelés, küszöbérték-alapú aktiválás
- Helyi kézi vezérlés: nyomógomb minden csatornához
- LED-es állapotjelzés csatornánként
- DIN-sínre szerelhető kivitel (moduláris ház, 6 TE szélesség)
- Kompatibilis az INT-KNX2 interfészen keresztül minden ETS-alapú KNX rendszerrel
Alkalmazási területek
A modul alkalmazható lakóépületekben, irodaházakban, ipari létesítményekben és közintézményekben, ahol szükség van megbízható és programozható relévezérlésre KNX rendszeren keresztül. A készülék különösen alkalmas világítási körök, motoros árnyékolók, szellőzőventilátorok, fűtési zónaszelepek vagy más kis- és középfeszültségű eszközök vezérlésére.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Relék száma | 4 db, független |
| Kapcsolható feszültség | max. 250 V AC |
| Kapcsolható áram | max. 16 A (AC-1) |
| Induktív terhelés támogatás | igen, AC-15 kategória (max. 3 A) |
| Rövid idejű áramtűrés | 80 A / 20 ms |
| Relé kontaktus típusa | váltóérintkező (NO/NC választható) |
| KNX interfész | INT-KNX2 modulon keresztül |
| Programozás | ETS szoftverrel (KNX DPT támogatás) |
| Helyi vezérlés | Nyomógomb csatornánként |
| Visszajelzés | LED minden reléhez |
| Tápellátás | 12 V DC (INT-KNX2 modulról) |
| Szerelés | DIN sín (EN 60715), 6 modul szélesség |
| Működési hőmérséklet | -10 °C ... +55 °C |
| Védettségi fokozat | IP20 (beltéri használatra) |
| Származási ország | Lengyelország |
| Garancia | 24 hónap |
Megjegyzések
- A modul kizárólag INT-KNX2 interfésszel együtt használható, önálló KNX eszközként nem működik.
- A relékimenetek galvanikusan leválasztottak, de a megfelelő túlfeszültség-védelem alkalmazása javasolt induktív terhelések esetén.
- ETS projektben való konfigurációhoz szükséges a SATEL gyártói KNX termékadatbázis (VD file).
Összegzés
A SATEL KNX relémodul egy robusztus, ipari minőségű eszköz, amely lehetővé teszi négy különálló elektromos áramkör megbízható vezérlését KNX rendszeren keresztül. A modul ideális választás olyan szakemberek számára, akik nagyfokú testreszabhatóságot, logikai vezérlési lehetőségeket és helyszíni karbantartási funkciókat keresnek épületautomatizálási projektekhez.
