SATEL Nyitásérzékelő, mágneses, felületi szerelés

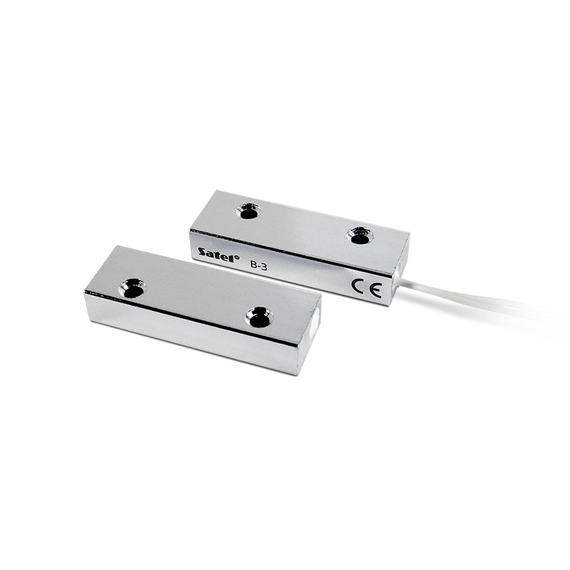

SATEL Mágneses Nyitásérzékelő – Felületi Szerelésű, Fémházas
A SATEL mágneses nyitásérzékelő egy ipari kivitelű, felületi szerelésű érzékelő, amelyet nyílászárók – például ajtók és ablakok – nyitásának detektálására terveztek. A készülék fémházas kivitele fokozott mechanikai ellenállást biztosít, így alkalmas ipari, kereskedelmi és intézményi környezetben történő alkalmazásra. A beépített csatlakozókábel egyszerű és gyors rendszerintegrációt tesz lehetővé, míg a nagy kapcsolási távolság megbízható működést garantál különböző szerelési körülmények között.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Telepítési mód | Felületi szerelés |
| Ház anyaga | Fém (alumínium ötvözet) |
| Kapcsolási távolság | 38 mm (±2 mm) |
| Bontási távolság | 42 mm (±2 mm) |
| Maximális kapcsolási feszültség | 100 V DC/AC |
| Maximális kapcsolási áram | 0,5 A |
| Maximális terhelési teljesítmény | 10 W / 10 VA |
| Kapcsoló típusa | Reed relé (NO kontaktus) |
| Csatlakozás | Beépített 4 eres kábel (1 m) |
| Méretek (érzékelő) | 50 × 17 × 9,8 mm |
| Méretek (mágnes) | 50 × 17 × 9,8 mm |
| Üzemi hőmérséklet | -40 °C – +60 °C |
| IP védettség | IP66 |
| Rögzítés | Csavaros (furatok előkészítve) |
| Származási ország | Lengyelország |
| Garancia | 24 hónap |
Alkalmazási területek
- Betörésjelző rendszerek (vezetékes zónabemenetekhez)
- Beléptető rendszerek ajtóállapot-érzékeléshez
- Épületautomatizálási rendszerek (pl. HVAC vezérlés nyitott ablak esetén)
- Ipari vezérlőrendszerek biztonsági logikái
- Raktárak, logisztikai központok, technológiai helyiségek felügyelete
Telepítési útmutató
Az érzékelő két részből áll: egy reed kapcsolót tartalmazó érzékelőegységből és egy mágneses aktivátorból. A két egységet egymással szemben kell rögzíteni a mozgó és fix felületekre (pl. ajtólap és tok). A megfelelő működés érdekében a szerelés során be kell tartani a gyártó által megadott kapcsolási és bontási távolságokat. A kábelvezetés során javasolt árnyékolt kábel alkalmazása, különösen zajos elektromágneses környezetben.
Működési elv
A reed kapcsoló zárt állapotban van, amikor a mágnes az érzékelő közelében helyezkedik el. A mágnes eltávolítása (pl. ajtó nyitása) bontja a kontaktust, így a rendszer érzékeli a nyitást. A kapcsoló nem tartalmaz aktív elektronikát, így nem igényel tápfeszültséget, és közvetlenül illeszthető a legtöbb biztonságtechnikai bemenetre.
Megjegyzések
- A termék nem alkalmas mágnesesen erősen szennyezett környezetben történő alkalmazásra (pl. nagyfeszültségű kapcsolók közvetlen közelében).
- Fémfelületre történő szerelés esetén a mágneses tér torzulását figyelembe kell venni, szükség esetén távtartó alkalmazása javasolt.
- A kábel toldása esetén a megfelelő szigetelés és polaritás megtartása szükséges.
Összefoglalás
A SATEL felületi szerelésű mágneses nyitásérzékelő megbízható működést biztosít különféle biztonságtechnikai és automatizálási alkalmazásokban. Robusztus fémháza, nagy kapcsolási távolsága és egyszerű telepíthetősége révén ideális választás professzionális rendszerekhez, ahol fontos a hosszú élettartam és a pontos érzékelés.
